无压平衡风门机械闭锁装置井下的应用由于井下一些需要满足通车、行人巷道中的风门受到干扰时会出现两道风门同时打开的现象，导致井下风流出现短路，严重时有可能造成瓦斯超限事故的发生［１－２］。目前，井下平衡风门常用的闭锁装置主要有为风控、电控两种，当出现风控闭锁无风，或者电控闭锁停电时，平衡风门的闭锁就失效了，容易出现两道风门同时打开的情况，导致通风系统发生紊乱［３－５］。因此，为防止两道风门同时打开的情况发生，研究平衡风门机械闭锁装置，与原风控或电控闭锁配合使用，实现了平衡风门双闭锁运行，对实现风门的可靠闭锁具有重要意义。

１　矿井概况

山西高河矿井设计能力６００万ｔ／ａ，煤种为贫瘦煤，是优质的动力用煤、炼焦配煤和高炉喷吹用煤。

矿井采用大断面、立井单水平开拓方式，无轨胶轮车辅助运输和综采放顶煤采煤等先进技术和设备，选煤厂与矿井建于同一工业场地，采用重介质筛选工艺，根据用户需求将原煤全部入洗。

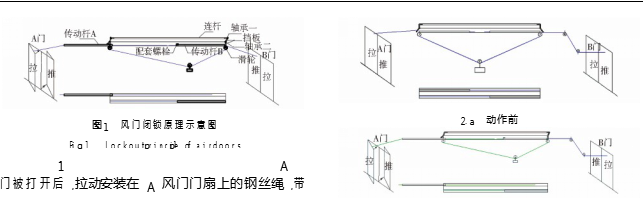

２　机械闭锁装置原理及其优点风门闭锁原理示意图，见图１。

如图 所示，该装置的主要技术原理是：当 风



动传动杆Ａ向Ａ风门滑动，并推动挡板Ａ及连杆转动，使传动杆Ａ将挡板Ａ顶起并卡死。此时在连杆带动下挡板Ｂ将传动杆Ｂ挡死固定，对传动杆Ｂ闭锁，从而实现了Ｂ风门的闭锁。Ａ风门闭锁原理同Ｂ风门一样。该闭锁装置具有以下优点：１）纯机械式无须任何动力，结构简单，运作可靠；２）动作灵活，只要一道风门动作，另一道风门就已闭锁无法打开；３）适用条件非常广泛，对使用环境没有严格要求；４）外观小巧，美观，安装方便，造价便宜，后期维护简单。

３　装置构成

本装置由连杆、Ａ、Ｂ两根传动杆、Ａ、Ｂ两块挡板、轴承、钢丝绳、滑轮、配套螺栓、滑动轨道板组成。本装置是一种纯机械式装置，不需要外部提供任何动力。在外力的作用下（打开风门时）通过拉动一端与风门门扇相连的钢丝绳，带动传动杆将挡板顶起并卡死，实现快速闭锁另一道风门，从源头上防止了两道风门同时打开的情况，机械闭锁动作示意图，见图２
