煤矿倾斜巷道自动感应平推式风门应用

作者:helilong 时间:2020-05-27 13:50
倾斜巷道在施工过程中,为保证施工巷道通风安全必须在倾斜巷道风流稳定地段设置两道风门,传统的煤矿风门采用人工开启,但是对于倾斜巷道存在一定坡度,风门开启方向与风流方向相反,从而加大了风门开启难度,同时风门在开启时很容易出现反弹造成煤矿事故,对此西山煤电集团屯兰矿开拓四队通过技术研究设计一套倾斜巷道自动感应平推式风门,并在施工北三胶带机巷过程中得以应用,取得显著效果。

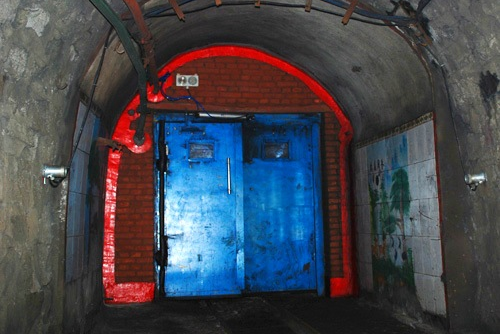

煤矿倾斜巷道自动感应平推式风门
煤矿倾斜巷道自动感应平推式风门组成
(1)自动感应平推式风门主要由风门门体、风门导轨、防夹车光电感应器、风门驱动装置、风门联锁开关、机电硐室、激光感应装置、风门收缩硐室、远程操作按钮、PLC控制柜、操作硐室等部分组成。
(2)每道风门门体由两部分单门体组成,风门门体总宽度为5· 0 m,单门体宽度为2· 5 m,两部分单门体可平推式移动。
(3)风门收缩硐室规格为宽×深×高= 1 · 0 m × 2· 5 m × 5· 0 m,收缩硐室内安装风门驱动装置,风门门体在驱动装置带动下平推到收缩硐室技
内;在收缩硐室口安装防夹车光电感应器,当风门关闭期间出现风门夹车或夹人时光电感应器起保护作用。
(4)在安装风门顶底板处风别安装风门导轨,导轨长度为7· 5 m,风门与导轨之间采用定向滑轮相连接,在1#、2#单门体上分别安装一副液压操纵杆,液压操纵杆与风门驱动装置相连。
