矿用自动感应风门工作原理

矿用自动感应风门工作原理

( 1 )当电机车行驶至风门激光感应装置时激光器发出激光被遮挡2s后，激光接收器会发出信号通过信号电缆传递至联锁开关。

（2）联锁开关接收到激光器传来的信号后，再将信号通过信号电缆传递至风门驱动装装置中 PLC控制器，驱动装置带动1#、2#门体液压操纵杆将风门直接拉人收缩硐室。

（3）第一道风门打开时第二道风门被闭锁，当电机车通过第一道风门后驱动装置将1 #、2#门体依次推至关闭状态，此时第二道风门闭锁解除同时依次打开门体。

（4）当第二道门体关闭后将信号传递至联锁开关，联锁开关通过信号电缆再将所有门体关闭信号传递至驱动装置，风门停止工作。

（5）当风门供电系统断电时操作人员可通过操作硐室内远程操作按钮打开风门，远程操作按钮由地面独立供电系统供电。

（6）当风门在关闭时若存在电机车或行人强行通过时安装在收缩硐室口的防夹车光电感应器会发出报警，同时将风门打开信号传递至PLC控制器，此时风门再次被打开避免发生事故。每道风门安设行人临时通道，不开启风门时可打开临时通道

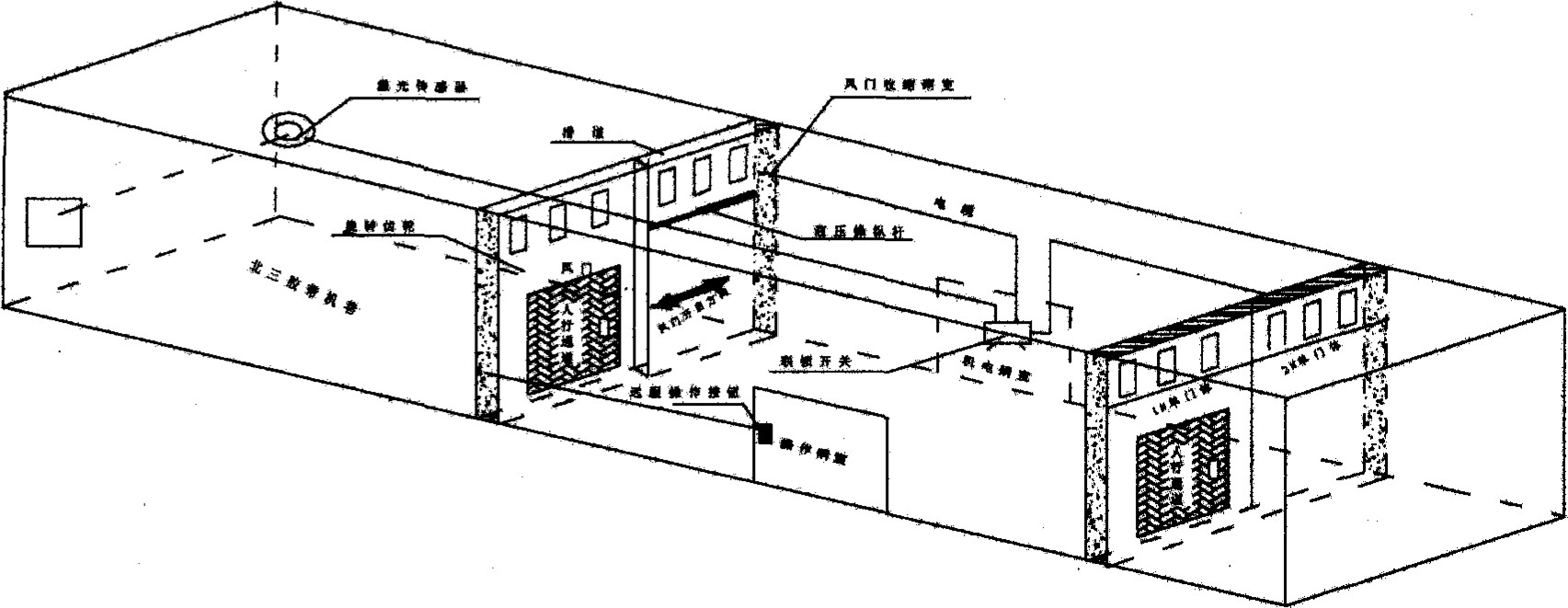

矿用自动感应风门
