气动无压风门设备的选择

（1)气缸的选择

为保证气缸的拉力能把风门打开，气缸的选型很重要。首先确定风门两端的风压差，再用力学公式和圆面积公式计算出气缸的直径。

南翼延伸轨道大巷的永久风门为木质风门，风门上开调节风窗并安设防逆风装置，木风门的规格为2 000 mm ×2 200 mm，得到风门两端的压力达 6 424 N。考虑风门自身阻力，所以需要气缸至少能产生6 500 N的推力和拉力。有车辆和新人正在通过风门，禁止同时打开另一道风门

（2）供风管路

井下普遍使用的是钢丝编织胶管，胶管是由耐液体的合成的内胶层、中胶层，由1、2、3层钢丝编织增强层，是性能优良的合成橡胶。此种钢丝编制胶管承压力高，脉冲性能优越。管体结合紧密，使用柔软，在高风压的压力下变形小，胶管具有优良的耐曲挠性和耐疲劳性。

南翼延伸轨道大巷气动风门可选用10#的钢丝编织胶管作为供风管路完全可以满足气缸的供风需要。

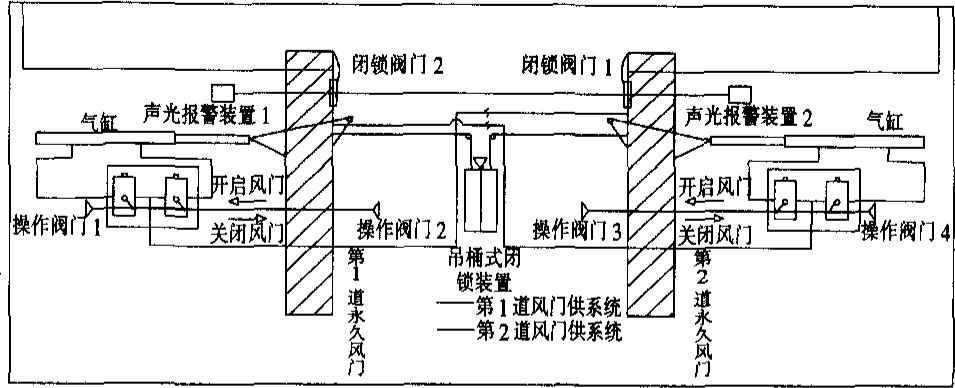

（3）主控装置

将气动阀门排列组合在一起作为气动风门的主控装置，通过控制每个气动阀门的开启和关闭状态，完成对供气系统和气动闭锁系统的控制
