气动无压风门工作原理

作者:helilong 时间:2020-05-27 16:25
气动无压风门工作原理
气动风门自动开启装置是利用煤矿井下压缩空气作为动力源克服通风负压产生的力以开启风门,由供风管路、主控装置及2个气缸组成,同时控制2道风门,且能够相互闭锁。
在风门外侧安装风压气缸,气缸拉杆头部钢丝绳连接风门扇。当行人和车辆通过时,即将风压开关开至启动位置这时气缸开始充气,气缸内部因风压将气缸顶出,拉缸头部钢丝绳拉动风门使风门打开这时可以将风压开关打回中间位置,待行人和车辆通过后将风门另一侧的风压开关打至关闭位置,这时气缸内部释放气压,拉杆收缩至初始位置,拉杆头部钢丝绳解除对风门的拉力,风门在自身重力和拉簧的作用下自动关
气动无压风门工作原理

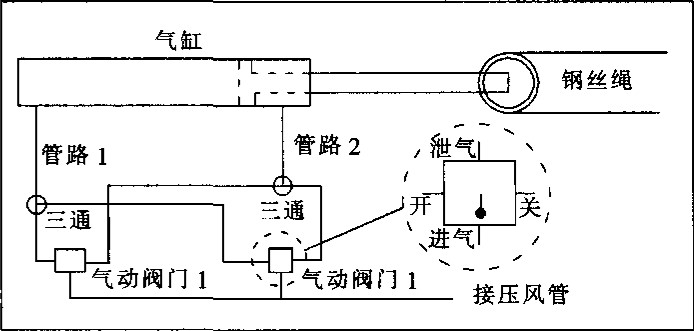

                                                                  气动风门气动装置工作原理示意图
