风门闭锁装置适用于所有单向开启的风门,安装于风门顶框横梁中间位置,在闭锁效果、使用过程中的正常率以及安装维护上都明显优于现有闭锁装置,能有效防止因风门无序开启所造成的通风安全问题。

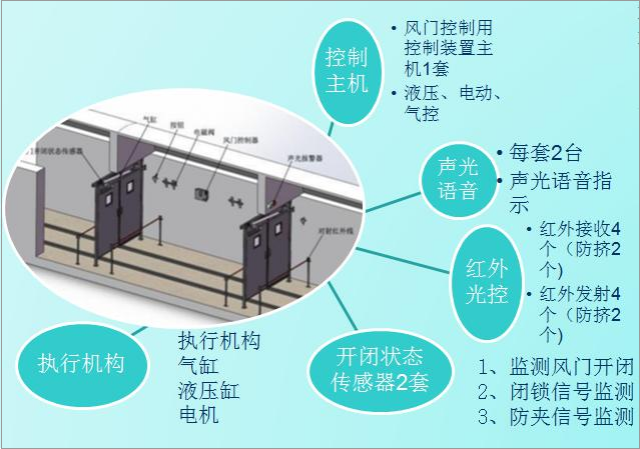

设两道风门为 A 和 B,当风门 A、B 都处于闭合状态时,控制电路通过检测元件确定风门状态,不发出动作信号,此时装置处于待机状态。当两道风门其中一道(设为 A)打开后,由于风门状态改变,检测电路发出信号给控制电路,控制电路通过设计要求,向 B 风门发出闭锁信号,通过气动执行机构,将风门 B 与门框锁定在一起,此时 B 风门状态指示灯由绿转为红并伴有语音提示。只有在被开风门 A 重新闭合后,符合电路设计的解锁要求后, B 风门方可解除锁定,此时指示灯由红恢复为绿,风门 B 可以人工打开,闭锁装置回到待机状态,完成一个闭锁解锁的过程。在风门开启和闭锁的同时设计有声光语音提示,方便直观了解风门当下所处的状态,减少人为对风门造成的损坏。为防止特殊情况需要打开被锁风门,此装置设计有手动解锁按钮,点动解锁按钮后,闭锁风门解锁,此时设计有 15s 开启时间,15s 内风门未打开将自动恢复闭锁状态。处于闭锁状态的风门通过手动解锁打开再次关闭后,自动恢复闭锁状态。
该装置克服了现有风门闭锁装置所存在的故障率高、维护成本高的问题和不足,使用低电压小电流驱动防爆电磁阀控制压风送入时间推动闭锁机构动作,达到闭锁状态,在闭锁效果、使用过程中的使用正常率以及安装维护上都明显优于现有闭锁装置,能有效防止因风门无序开启所造成的通风安全问题。由于其结构简单、设计模块化,日常安装维护和更换都比较方便。
