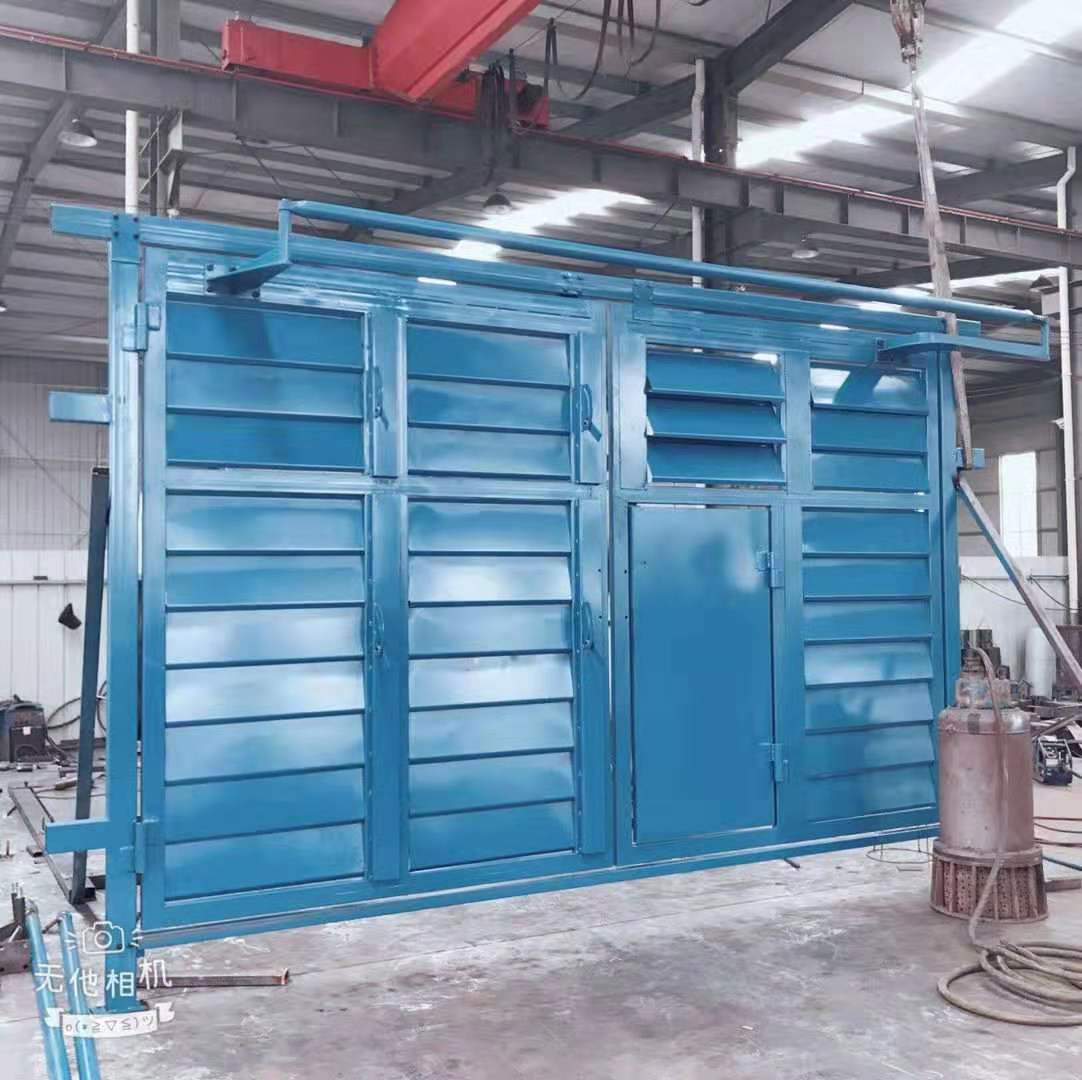

风门推拉式百叶窗工作原理

（1）该装置分别安装在每道风门的右侧单扇门上部，人员通过风门从里侧向外开门时，直接推风门（14）上的推板（1），推板（1）沿推板页轴（16）旋转移动且推动推板顶杆（2）前移，推板顶杆（2）前端斜面与百叶窗里部滚动轴承（3）接触并使其外移、上移，同时使得百叶窗6沿百叶窗端轴6旋转且拉动百叶窗连接立板（5）下移，带动通过百叶窗连接立板销轴（19）与其连接的百叶窗（1）各沿其百叶窗端轴旋转打开，完成卸压并随后推开风门。百叶窗（1）旋转打开的同时，百叶窗6外部斜支板（6）亦旋转上移且带动百叶窗与四连杆连板（12）仅沿其百叶窗与四连杆连板滑槽（巧）上移，而不与下部四连杆角铁立板（侧面）（10）、四连杆07）等发生连动关系，即推或拉开风门卸压机构即有关联又各自独立单元动作）。过风门后，手部离开推板，百叶窗（1）在重力作用下自动施转复位，并带动百叶窗6里部滚动轴承（3）旋转下移压在推板顶杆（2）前端斜面上，促使推板顶杆

（2）回缩，推板（1）复位。实现从里部推开风门时，卸压、推门、复位短时间一气呵成，操作快捷、方便、省力。

人员通过风门从外部向里开门时，直接沿箭头方向拉动拉杆（7 ) ,拉杆横轴（8）带动拉杆横轴滚动轴承（9）外移并与四连杆角铁立板（正面）（1 1）接触，在四连杆（17）作用下亦推动其外移、上移，同时与之一体的百叶窗与四连杆角铁立板（侧面）（10）亦外移、上移，同时推动与之连接的四连杆连板02）上移，再推动百叶窗6外部斜支板（6）上移，同时使百叶窗6沿百叶窗端轴6旋转且拉动百叶窗连接立板（5）下移，带动通过百叶窗连接立板销轴（19）与其连接的百叶窗（1一 6）各沿其百叶窗端轴旋转打开，完成卸压并随后拉开风门。过风门后，手部离开拉杆，百叶窗（1）、拉杆等在重力作用下自动复位。实现从外部拉开风门时，卸压、拉门、复位短时间一气呵成，快捷、方便、省力
