井下风门弹簧闭锁装置工作原理

作者:helilong 时间:2020-08-17 15:51
风门是井巷中用以隔断风流的通风设施, 风门关闭质量的好坏直接关系到通风系统是否稳定可靠。
风门连锁的常用方式是采用钢丝绳将一组 (两道)风门连接起来, 当一道风门打开时, 另一道风门则关上。然而在实际应用过程中, 单独用钢丝绳连锁的风门仍然存在因半开半掩而造成风门漏风甚至风流短路的问题。为了解决这一问题, 徐矿集团安全管理部门研制了风门弹簧闭锁装置。

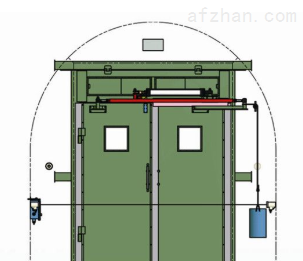

弹簧闭锁风门
井下风门弹簧闭锁装置工作原理
弹簧闭锁风门是在两道风门之间用 2 根钢丝绳相互连接, 钢丝绳两端分别固定在两道风门的门扇和门闩上。当车或行人通过风门 11 时, 风门 11 即被打开, 并通过导向滑轮 6 带动钢丝绳 7 移动, 使安装在风门 12 上的弹簧缸里面的门闩 8 失去拉力, 弹簧伸展, 由弹簧推动风门 12 上的门闩 8, 门闩伸出, 插在门鼻 5 内, 将风门 12 闩上, 使风门 12 闭锁, 此时风门 12 无法打开。矿车或行人通过风门 11 后, 风门在自动关闭钢丝绳的弹力、矿井风压、风门睡度的作用下自动关闭, 此时风门 11 通过滑轮 6 和钢丝绳 7 对弹簧缸 4 产生拉力, 弹簧被压缩, 使风门 12 上的门闩 8 缩回原位, 风门 12 被解锁, 恢复到原来两道风门正常关闭的状态。当车或行人通过风门 12 时, 风门 11 以同样的方式被闭锁和解锁, 从而使两道风门不能同时打开, 杜绝巷道风流短路现象。
为防止弹簧失效而将风门闭死, 在闭锁门闩 8 一端接一根长 1. 5 m 的钢丝绳 9, 用元宝卡子卡住, 钢丝绳经滑轮过门框专用孔, 绳子尾端连接一个手柄 10。当风门闭死时, 拉动手柄, 弹簧收缩, 闭锁风门解锁。
