压力平衡式风门,压力平衡无压风门的设计

在矿井进、回风井和主要进、回巷之间的联络巷，为安全生产，必须设置风门。目前，矿井风门多采用整体木制或钢质材料，抗变性能较差，因矿井的环境条件恶劣，地压大，当巷道发生变形时风门在压力作用下变形扭曲，造成矿井漏风或风流短路的安全隐患，需要频繁维修或更换，既不安全又浪费资金还特别麻烦。

现有的矿井风门不抗变形，维修麻烦，不安全等弊端，而提供一种不改变现有风门结构及系统构成，安装方便，使用可靠，能够解决因风门漏风而造成的风流短路隐患的一种可缩双页压力平衡式风门。

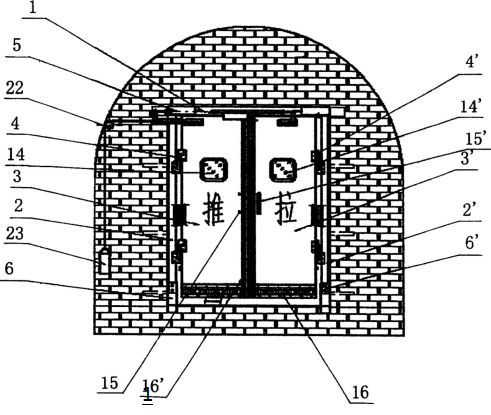

压力平衡式风门技术方案为：一种可缩双页压力平衡式风门，它包括有固定过梁、固定门框、门扇、合页，其特点是：它还包括活动过梁、活动门框、双页平衡调节拉杆，活动过梁与固定过梁相插接，在其相插接上部设有压紧螺栓，活动过梁下部设有滑轮，固定过梁下部相对应位置上设有导轨：活动门框与固定门框相插接，在其相插接一侧设有压紧螺栓，另一侧活动门框上设有滑轮，固定门框相对应位置上设有导轨，活动门框分别通过合页与门扇相连接，门扇上分别设有透视窗、拉手，在门扇的下冒头与门梃上设有可压缩的拆卸材料，门扇的上冒头上设有双页平衡调节拉杆。
