煤矿井下全自动无压风门的制作方法

作者:helilong 时间:2020-09-14 17:22
提供一种煤矿井下全自动无压风门,开启省力,不受风压大小影响,结构简单,方便实用,保证煤矿安全生产。为了实现上述目的,本实用新型采用的技术方案是:

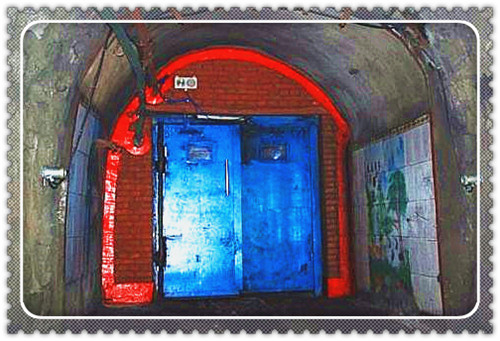

煤矿井下全自动无压风门
煤矿井下全自动无压风门的制作方法
煤矿井下全自动无压风门,包括门组Ⅰ、门组Ⅱ,所述门组Ⅰ和门组Ⅱ各包括门框、门板Ⅰ、门板Ⅱ,所述门框内侧设有凸耳,门板Ⅰ一侧设有凸耳,门板Ⅱ一侧设有凸耳,门板Ⅰ和门板Ⅱ一侧凸耳搭接在门框内侧凸耳上,门板Ⅰ一侧凸耳和门框内侧凸耳通过销钉固定连接,门板Ⅱ一侧凸耳和门框内侧凸耳通过销钉固定连接,门框与门板之间拆装方便;门板Ⅰ和门板Ⅱ一侧设有支臂,支臂上设有转轴,转轴上部设有连杆,形成联动机构,门板Ⅰ支臂一侧设有气缸,气缸固定连接在门框上,气缸头部设有圆环,所述圆环套接在支臂转轴上,所述门板Ⅰ和门板Ⅱ上设有把手,门框上部设有摄像头,当行人通过时,摄像头传出信号给气缸,气缸顶出,门板Ⅰ向一侧开启,在联动机构的作用下,可使两扇门板异向同时开启,门板Ⅱ向另一侧开启,气缸收缩两扇门板同时关闭,开启省力,确保了门板的开启力与风压大小及风向无关,达到了平衡内外风压的目的。,所述门组Ⅰ和门组Ⅱ之间设有保护罩,门组Ⅰ、门组Ⅱ、保护罩可形成一个临时避难场地,煤矿井下突发事件用于逃生,确保煤矿的安全生产。
煤矿井下全自动无压风门与现有技术相比较有益效果表现在:1)开启省力,不受风压大小影响,结构简单,方便实用,保证煤矿安全生产;2)摄像头传动信号,气缸顶出支臂,门板开启全自动,安全可靠,方便快捷;3)门组Ⅰ和门组Ⅱ之间设有保护罩,形成一个避难空间,用于煤矿井下突发事件逃生。
