在煤矿地下开采工艺规范中做好“一通三防”是一项较为重要的安全防范工作，其中的“一通”就是指矿井通风，特别是在一些高瓦斯矿井中通风措施的好坏将直接决定井下作业工人的生命安全；但是煤矿巷道错综复杂，通风工作的难度也较大，为了将新鲜风送到各个巷道和工作面，避免有害气体回流到巷道内，巷道中必须加装风门来调整风流的方向和流量，使得气体按照需求的设定进行流动；传统的风门装置大多结构简单，在开启和关闭风门时主要通过人工的方式来进行开启和关闭，但是在巷道内强大的风压下开启和关闭风门不仅费时费力，而且效率较低；因此针对这种技术缺陷有必要对现有的风门装置进行改进以解决风门开启和关闭时的速度和效率。

煤矿井下气动自动风门装置的制作方法

煤矿井下气动自动风门装置，所要解决的技术问题为：现行的风门装置在开启和关闭时费时费力，效率较低，不利于对巷道内的风流进行控制的现象。 [0004] 为了解决上述技术问题，本实用新型采用如下技术方案：一种煤矿井下气动自动风门装置，包括风门主体和气动开门机构；

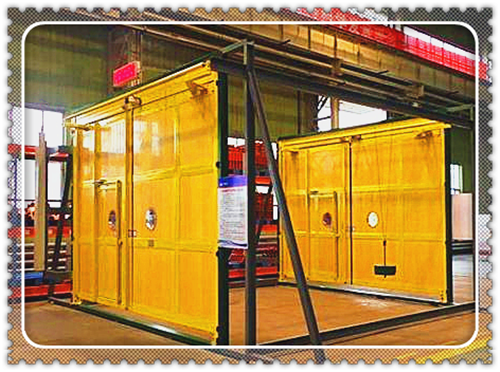

煤矿井下气动自动风门主体包括矩形的安装框、挡风门、合页、连接架和门把框架，安装框通过连接架固定在通风巷道的纵截面上，连接架的一端与安装框连接，另一端伸入到巷道岩壁内；安装框内通过合页安装有两扇挡风门；

煤矿井下气动自动风门开门机构包括驱动气缸、气缸控制开关、铰接杆、传动杆、导向套筒、滑动套筒和铰接座；铰接杆包括第一铰接杆、第二铰接杆和第三铰接杆，铰接座包括第一铰接座和第二铰接座，传动杆包括第一传动杆和第二传动杆；

 驱动气缸安装在挡风门侧面的巷道侧面岩壁上，驱动气缸的自由端设有驱动活塞杆，驱动活塞杆穿过导向套筒铰接有第一传动杆，第一传动杆左端铰接有第一铰接杆，第一铰接杆的中部靠下位置铰接在巷道侧面岩壁上，第一铰接杆的上端铰接有第二传动杆，第二传动杆的另一端铰接有第二铰接杆，第二铰接杆左端铰接在矩形安装框的右部中间靠下位置，沿第二铰接杆的长度方向同轴套设有滑动套筒；滑动套筒与挡风门之间通过第三铰接杆活动连接，第三铰接杆的右端通过第一铰接座与滑动套筒相铰接，第三铰接杆的左端通过第二铰接座与挡风门相铰接，第一铰接座和第二铰接座分别固定在滑动套筒和挡风门上，门把框架上设置用于控制驱动气缸的气缸控制开关，挡风门上设置便于观察挡风门后侧情况的透明观察窗，两扇挡风门上分别连接有一套气动开门机构。，两扇挡风门通过联动机构活动连接，联动机构包括左铰接杆、右铰接杆和传导杆，左铰接杆和和右铰接杆均铰接在挡风门上方的安装框上，左铰接杆和右铰接杆之间通过传导杆进行铰接，第二铰接杆的两端设置用于对滑动套筒进行限位的限位块。

相对于现有技术，本实用新型的有益技术效果为：本气动风门装置通过驱动气缸的驱动作用，并通过铰接杆和传动杆的联动作用，最终将挡风门进行开启和关闭，整个过程自动化程度较高，不仅节省体力而且开启和关闭的效率的较高；本实用新型具有快速开启和关闭挡风门、省时省力、效率较高的优点。
