（1）小绞车输出轴端有丝杠，通过丝杠和普通按钮实现小绞车闭锁（见图1)，但普通按钮动作不灵敏，致使风门开闭行程大，且丝杠运动行程小，无法调整、定位。

（2）风门到位后无限位装置，不能控制风门的关、闭情况。

（3）无风门到位显示装置，主通风机司机不能直观地判定风门的关闭情况。

由于以上缺点，致使主通风机司机在反风或倒风机时经常出现拉断风门牵引钢丝绳现象，导致井下不能正常生产，且严重危胁着矿山安全，是石圪节煤矿安全生产的一大隐患。

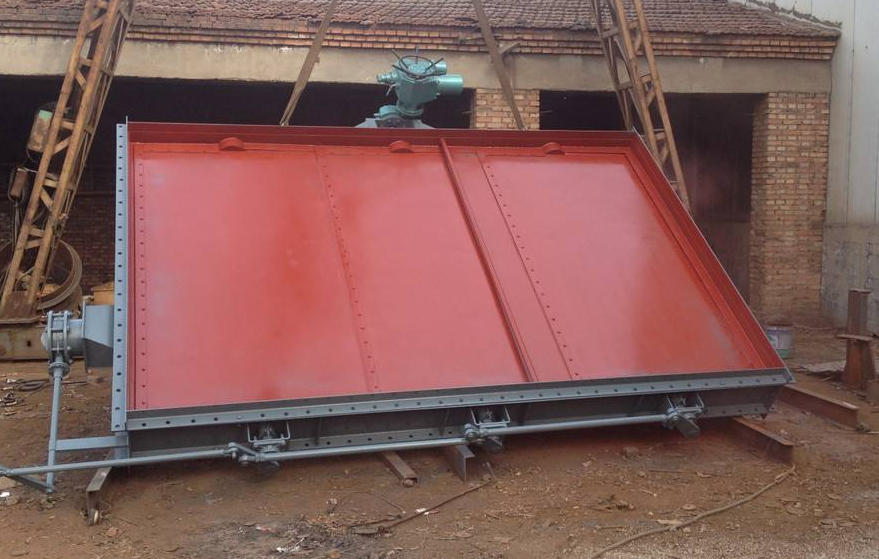

主扇风门限位闭锁改进方案

主通风机风门小绞车采用的普通型按钮改为 LXW5一微动开关，增加了动作的灵敏性。在各风门上安装了目前比较先进的磁敏式霍尔传感器、限位装置。制作了反风操作示意图，示意图上显示各风门的关闭情况，避免了操作失误现象，保证了供风安全。

主通风机风门限位闭锁改进原理

(1)在原小绞车控制的基础上，加装了定位跑道，跑道两侧固定有LXW5—HD型微动开关，开关可左右进行调节。当电机转动时，经内齿轮传动，螺纹杆与滚筒同轴转动，螺帽沿定位跑道左右移动，来带动推杆推动开关动作，如图1所示。LXW5—HD 型微动开关有两对触点，一开一闭，常开接点接到风门到位显示，常闭接点接人接触控制回路，实现到位断电保护的作用，见图2。
（2）在各风门上安装了中国正泰世联传感器有限公司根据国外先进技术、引进日本欧姆龙，德国西门子芯片制造的新型集成化SJM12T—10Z/PKS 型接近开关，该开关工作电压：10、30 V，电流300 mA，检测距离10灬1，具有体积小，频率响应快，电压范围宽，重复精度高，抗干扰能力强，使用寿命长，耐腐蚀、耐振动等特点。
（3） 风门限位电器原理见图3。交流220 v 电压经变压器B后变为交流12 v电压，12 V电压经过4个二级管DI一D4后变为直流电，电解电容 c起滤波作用。当风门接近开关HI动作时，固态继电器（GTJ2、IDP型，输人：3一30 v，输出： 24 v、IA）GTJI输出电压，接触器Jl动作，图2 中的常闭接点Jl打开，正转按钮QAI不起作用，风门只能向相反方向开动。当风门相反接近开关动作时，固态继电器GTJ2输出电压，只能启动 QAI，从而实现了到位方向闭锁，当图3中接近开关或固态继电器出现故障时，可扳动应急开关K，使接触器动作。

煤矿主通风机风门实施效果

（1） 实现了双方向到位闭锁，克服了因操作失误拉断风门牵引钢丝绳现象。
（2） 主通风机反风模拟图板直观地显示出各风门的开闭情况，便于司机操作。电路简单、易操作、易维护。
