正向风门的结构设计

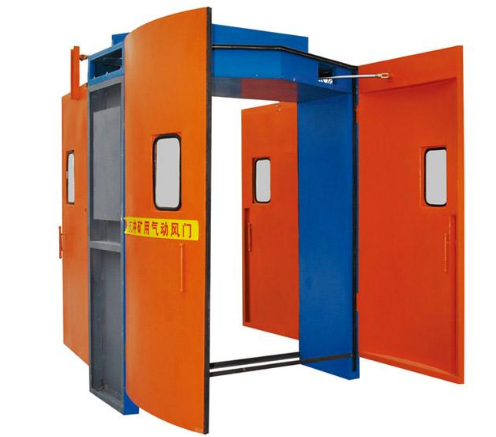

正向风门在矿井正常通风情况下处于常闭状态 , 只有当人员或材料需要进出地下通道时、或矿井反向运行时才能打开。所以保证风门的密封效果 , 提高风门开闭机构运行的可靠性和灵活性是设计工作应当加以解决的两个重点 , 同时还要保证风门在正向工作状态下的承载能力。故将风门结构形式设计为双活绞四连杆旋转开闭机构、平移式平板风门。即在门框和门扇上均设有转动铰链 , 通过一套四连杆机构将其连接 , 双重铰链和四连杆机构的控制下 , 门扇在围绕门轴转动的同时 , 沿门框平行移动 , 与门口平行贴合。在贴合面上 , 镶衬有密封胶板。门扇的四连杆平行移动贴合方式和胶板的密封作用可大大提高风门的密封效果 , 提高风门操作运行的可靠性和灵活性。风门结构形式见图 。

为减轻人员开门时的操作力 , 在风门上开设有减压密封孔 , 减压孔的结构形式为舰船式仓口密封结构 , 即具有良好的密封效果 , 又具有灵便的开闭功能 , 在开启风门时产生较好的减压作用 , 可轻便地开启正向风门。
