手动无压风门和SD双页无压风门的区别

作者:无压风门 时间:2021-01-29 14:38
煤矿井下使用的机械闭锁式的风门,因为是用人力推开后,然后风门在重锤的作用下风门会自动关闭大家都叫它为手动无压风门和SD双页无压风门,SD-手动的意思!

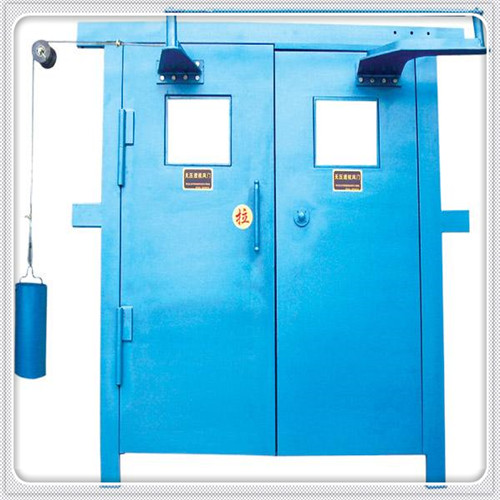

手动无压风门
手动无压风门的特点
1、手动无压风门开启力小。开启力大小与风压大小和方向无关该风门采用双扇、相反方向开启结构,两扇门的面积相等,用连杆结构连接,当门开启或关闭时,一扇门顺风压方向运动,另一扇门逆风压方向运动,两扇门上风压作用的力矩相互抵消,达到力矩平衡,开、关门时的用力只需克服因门的重量形成的摩擦力矩,因此开、关门所需的力彳小,手动开启约需巧ON。

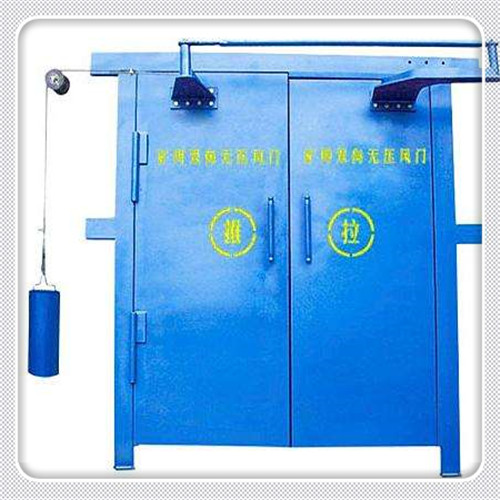

SD双页无压风门
2、双向风,不须再设反向风门
风门的门扇与门框、门扇与门扇之间的缝隙都采用双面挡风橡胶条隔风,由于用双页压力平衡结构,无论压力大小和方向如何变化,风门都不会自动开启,所以不须再设反向风门,一道门就可以单独起到传统一组风门的作用。
3、人、车过后风门能自动关闭
SD双页无压风门在门扇上关门时需用拉力的方向加一配重,配重通过定滑轮、钢丝绳、固定环与门扇连接,当门扇开启后,通过配重产生的拉力形成的力矩使门关闭。关闭力矩的大小可以通过配重质量的大小来调整,使门的关闭达到最佳效果,关闭时平稳无冲击。
4、结构简单、节能省耗
手动无压风门的结构:连杆与两铰链轴心连线平行,连杆长度等于两铰链中心距,连杆与两铰链轴心连线形成平行四边形,为了使组装后四边形能成为平行四边形,连杆设计成两段,中间用调节螺栓连接,调节螺栓为双头左右螺纹,通过旋转螺杆调节连杆长度,使之与两铰链轴心连线形成平行四边形。为了使风门在井下因巷道变形挤压后仍能开启,设计时在两门扇合缝边加装一条易于拆除的木条,一旦两扇门由于巷道变形而挤紧无法开启时,可用简单工具拆除木条,开启门扇,调整连杆长度后风门还可继续使用。由于所需开闭力小,无需其它动力设备,人通过时一人之力足以开启,用于行车巷道时可在风门上装设撞杆,机车通过时撞击撞杆,使门打开,车通过后,风门在配重力的作用下自动关闭,无需司机下车开关风门,省时节能。
