红外电液控制自动无压风门技术参数

作者:无压风门 时间:2021-09-19 21:02

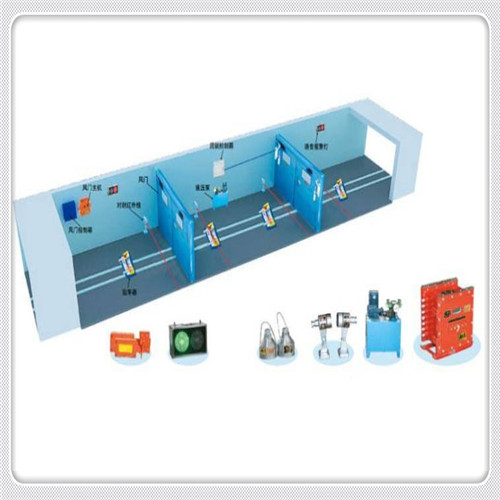

红外电液控制自动无压风门适用于煤矿井下及其周围介质中有甲烷、煤尘等爆炸性混合物气体的环境中,当车辆或行人到达 风门外侧的红外线探测装置位置时,自动感应信号,其信号经PLC处理后输出,直接控制风门电磁阀开启风门 ,并有声光和语音提示,此时车辆或行人可安全通过风门。通过风门内侧红外线探测装置一定时间后,风门自动关闭。
红外电液控制自动无压风门
红外电液控制自动无压风门技术参数要求
a、无压风门:规格尺寸(净) 2.4m×1.8m(高×宽)
b、风门间距:不小于5m。c、门框采用不少于 200mm*120mm*5mm钢材;
门扇骨架采用不少于 50mm*50mm*5mm钢材,面板厚度不少于 8mm 。
d、门扇开启角度:≥90 度
e、门框、门扇采用全钢喷漆结构,防腐、防潮、阻燃、强度大、不变形。
4、产品要求
a、风门开启形式:必须是正反向风门,两扇门异向同步开启关闭。全自动控制状态下,车辆及人员通过时,风门自动打开,车辆或人员经过后自动关闭,无需人力开启。
b、安全性能强,风门自动开启关闭时间可调。
c、具备 LED 显示报警和语音报警两种报警方式,车辆或人员经过时,可发出多种语音。
d、两道风门之间实现闭锁,只能打开一道风门。
e、自动启闭,能有效解决行人、行车、运料等问题,开启力与风压大小和方向无关。
f、所配置的自动控制装置均取得煤安标志及防爆证书,电气控制系统必须是隔爆兼本安型。
g、防腐、防潮、防燃、防突、强度大、变形小、耐高温、耐穿透性。
h、可自动、手动和排除联接销改为人工操作,避免因停电造成的开启不便的问题。
i、在使用状态下,风门应具备风门闭锁、声光报警、自动复位等功能。
j、整套设备符合《煤矿安全规程》(2016 版)的相关要求。

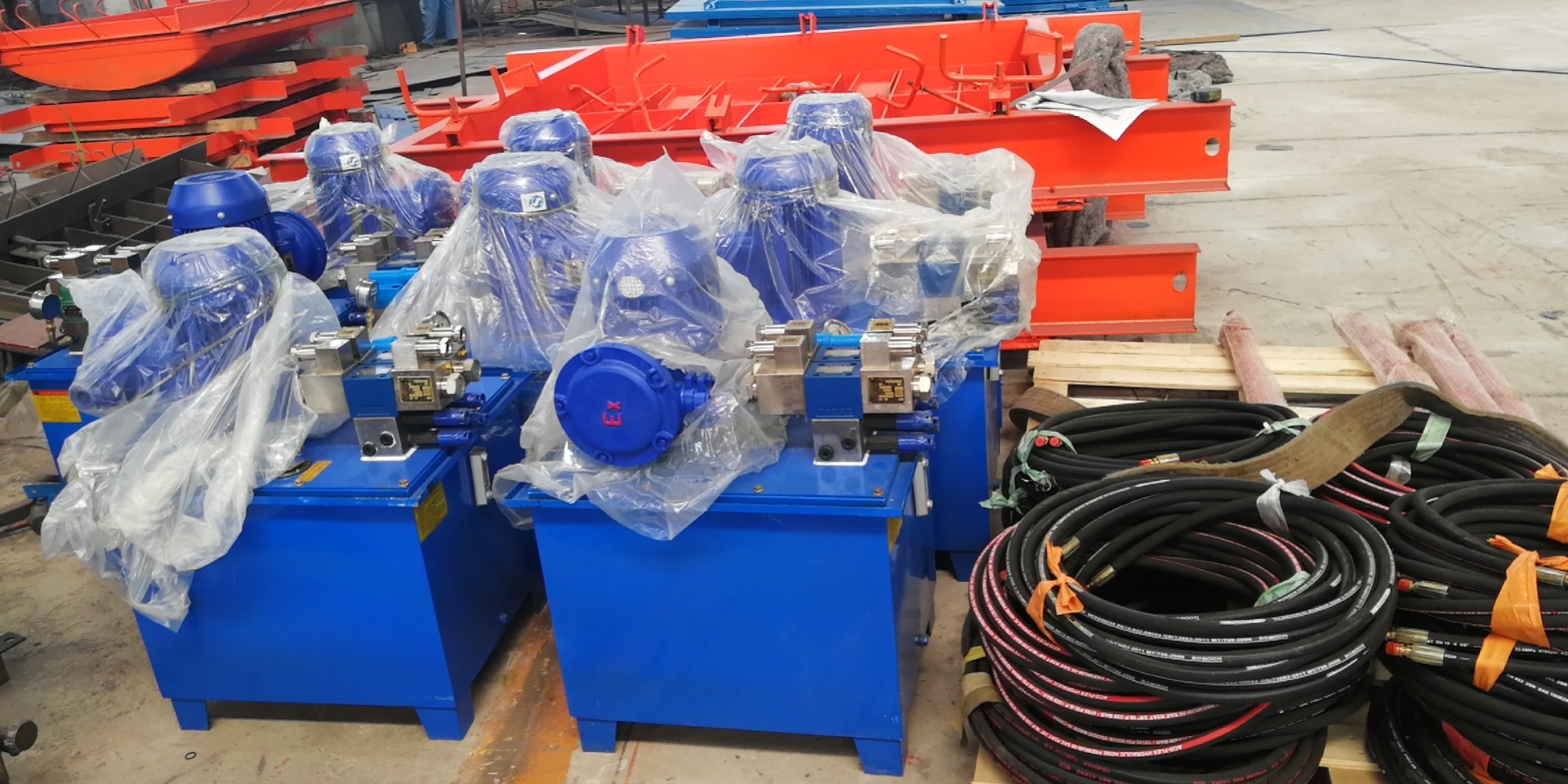

红外电液控制自动无压风门
红外电液控制自动无压风门安装地点现场情况
1、适用于煤矿井下进回风巷道之间的负压不大于 3000Pa 的联络巷道中。
2、安装的地点巷道围岩稳定,巷道变形小,且无严重淋水。
3、适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所中。
4、工作环境:-30℃~40℃
