新式矿用风门连锁装置闭锁性强,实用性高

作者:无压风门 时间:2021-11-10 21:51
我们公司新型风门连锁装置解决了现有的风门连锁装置通常为在两扇风门的中间设置一个滑轮架,滑轮架包括两根相互平行且对称设置的支撑杆,支撑杆顶端各安装有一个定滑轮,一根钢丝绳的两个端头经该两定滑轮分别连接到该两扇风门上,钢丝绳的中间设置一个吊有重物的动滑轮,这种装置,在使用过程中,钢丝绳暴露在巷道中易生锈,长此以往钢丝绳则易断丝,影响风门连锁效果;

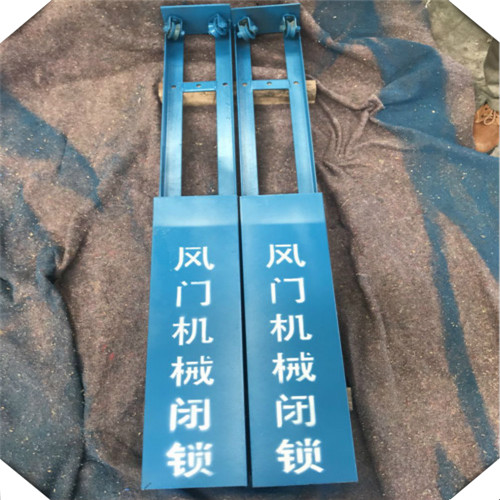

新型风门连锁装置
新型风门连锁装置其包括固定装置和闭锁装置,所固定装置包括连锁绳防护管、穿墙丝杆、穿门丝杆,闭锁装置包括护罩、滑轮、闭锁销、连锁钢丝绳、回销装置;本实用新型在将滑轮设置在两侧风门外侧,两侧风门间没有设置动滑轮并在两侧风门之间的连锁钢丝上外部固定有连锁绳防护管,并在两侧风门外侧固定护罩,结构简单合理,能够有保护连锁钢丝绳,防止连锁钢丝绳生锈,提高使用寿命,在安装时,根据实际门墙和风门的尺寸,确定穿墙丝杆之间的尺寸距离和穿门丝杆之间的尺寸距离再进行焊接固定,针对性强,实用性高。

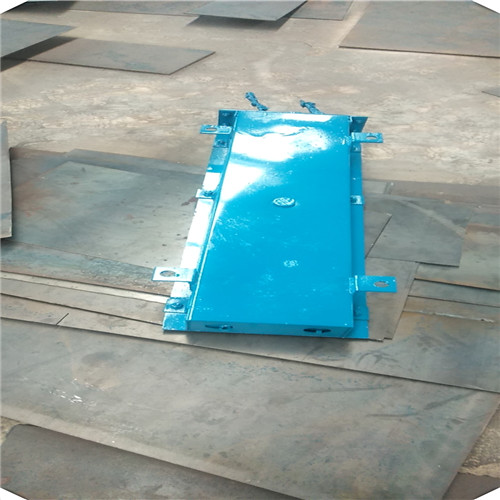

新型风门连锁装置
新型风门连锁装置将滑轮设置在两侧风门外侧,两侧风门间没有设置动滑轮并在两侧风门之间的连锁钢丝上外部固定有连锁绳防护管,并在两侧风门外侧固定护罩,结构简单合理,能够有保护连锁钢丝绳,防止连锁钢丝绳生锈,提高使用寿命;本实用新型中一侧门墙上固定两根穿墙丝杆,一侧风门上固定两根穿门丝杆,所述连接板a上开设两个通孔,通孔半径大于所述穿墙丝杆半径1mm,所述连接板b上开设两个通孔,通孔半径大于所述穿门丝杆半径1mm,便于连接板a和连接板b在相应的丝杆上滑动;本实用新型中所述穿墙丝杆端部侧面与门墙上的护罩采用焊接固定,所述穿门丝杆端部侧面与风门上的护罩采用焊接固定,在安装时,根据实际门墙和风门的尺寸,确定穿墙丝杆之间的尺寸距离和穿门丝杆之间的尺寸距离再进行焊接固定,针对性强,实用性高;本实用新型中,所述回销装置为具有一定重量的重量块,所述重量块上端通过门墙上护罩内的竖直方向滑轮与闭锁销连接,所述门墙在配重块对应位置两侧设置有竖直板,或者采用弹簧,在装置运动时可防止回销装置的摇晃。
