双叶气控无压风门(气控平衡可视风门)方案设计随着煤矿开采深度的不断加大,综合机械化程度的提高,矿井通风量也在不断加大。致使局部地区风压过大,单靠人力启闭风门存在一定的困难,且对风门的维护不利,尤其是行车风门,既要行车又要行人,即对矿井通风统的稳定存在一定的威胁,又对过往行人造成安全上的威胁。为此,针对矿井的诸多门下,为提高风流控制设施的质量和矿井抗灾能力,曹庄煤矿在负压较大的87m轨道联络巷中设置矿井气控平衡可视凤门。
双叶气控无压风门(气控平衡可视风门)方案设计
2,1气控平衡可视风门的主要技术参数
(1)适用条件
o环境温度:0一40 ;
2相对湿度:' 98%(25 );大气压力:80、110kPa;
@风速:0、8n以。(2)主要技术指标冚有效闭门时间:5、8s;
2最大工作气源压力:6、8 kPa;互锁响应时间:不大于5s;
@安装调整范围:风门做到完全拆装化,让运输更加方便,更加轻巧;
o显示功能:风门上梁两侧设置气动显示系统,
显示工作状态;单侧气动闭锁器,双侧手动解锁故障复位;
@门开对侧显示:闭锁,门闭对侧显示:通行; 0关联设备:机械闭锁装置、风门说明牌版;
o其它关联设备:经国家防爆检验机关进行联检后,可与国内各类监测系统及断电仪、甲烷风电闭锁仪、风门启闭传感器配套。
2 · 2双叶气控无压风门气控平衡可视风门的工作原理及组成

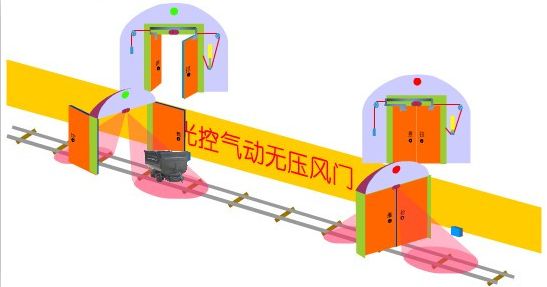

矿用气控平衡可视风门设备是为了保障矿井风流正常流通而研制的专用设备,该风门能有效隔断风流,开启压力近似为零。采用两扇风门联动,有效平衡风门所受压力。配套具有就地显示风门的开闭状态,互锁两道风门的功能。气控平衡风门结构组成主要由门框、门扇、平衡机构和气动元件等部件组成。门框采用钢制焊接,门扇采用钢制材料与聚碳酸酯透明耐力板连接,每道风门为双扇钢制门框,异向同步开闭,运用气动元件及联杆平衡机构,实现风门的自动开闭,保证了风门打开时省力、方便和灵活。当风流反向时(反风演习),只要门扇上存在风压,其风门开闭原理与风流正向时相同,确保了风流反向时风门不被吹开,兼顾了反向风门的作用
气控平衡可视风门由3个重要部分:(1)其平衡结构是由门扇拐臂及可调式连接杆构成;(2)风门为全可视状态,可靠的看到对面来车等情况,安全上大幅度的提升;(3)液压自行缓冲关闭:气控互锁。
当门扇关闭行时,风门设置的液压闭门器能调
节关门力度及时间,并能在风门与门框接触时缓慢碰撞,保护过往行人及行车安全;保护风门长久耐用。通过压缩空气换向快速传输的优点,使得两道风门之间的互锁能够迅速有效。
风门气控互锁方框图如图1。
风门打开闭锁状态
图1 风门气控互锁原理图
