气控平衡可视风门(双叶气控无压风门)安装具体实施

3 · 1安装

（1）在要安装的风门选址上，选择一块比较平整的地方，巷道断面应符合砌墙的尺寸。曹庄矿选择了在8700轨道1号联络巷安装此类风门，此联络巷地面平整，巷道支护方式为锚喷支护。并且此联络巷为采区的主要进回风联络巷，因此需要安设正反向风门。事先测得87轨道1号联络巷的断面，定制了2000 × 18開mm的风门。

（2）整体树立门体，稳固横平竖直。

（3）砌50cm砖墙，拐臂一侧20cm，多次测量铅锤度

（4）揭下防护层，擦洗外观重要部位，涂油润滑

（5）气源接通后检查各部位工作是否正常。



3 · 2气控平衡可视风门(双叶气控无压风门)接线

一路总压风源，分支两道风门。

（1）红色线一输出闭锁信号。

（2）蓝色线一接收闭锁信号。

3 · 3气控平衡可视风门(双叶气控无压风门)安装说明

（1）气控开门装置距离风门框不小于350mm。

（2）开门装置绳轮顶部略高于风门小拐臂。

（3）Al处为稳建门框重要避让，墙帮能足够放下大拐臂。

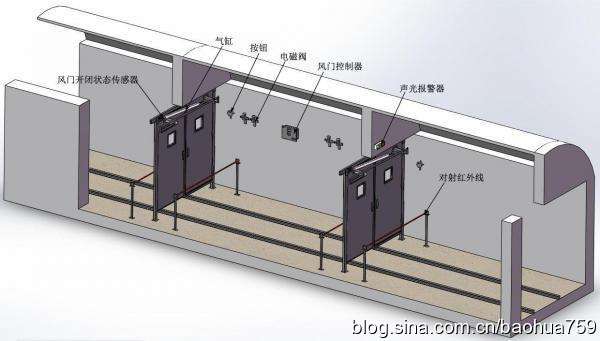

（4）A2整体门框偏向基建一旁5cm，打开时不受影响。安装示意图见图2。

4气控平衡可视风门(双叶气控无压风门)效果检查

（1）风门可自动开闭也可手动开闭。在风门门

Al墙体避让220



图2安装示意图

框上设有控制按钮，按下按钮风门自动打开；人员通过后，按下设在里面的按钮，风门自动关闭。人力开启式，推开风门即可，人员通过后，风门自动关闭。

开启力小，开启力与巷道内风压的大小和方向无关。尤其是在风压较大的地点安装克服了以往几个人都不易打开风门的缺点，杜绝了风门伤人情况的发生；（2）正反双向控制风流，不必另设反向风门。一旦发生灾变或反风，解决了给通风系统造成紊乱的安全隐患；（3）风门门扇采用聚碳酸酯透明耐力板制作，实现了风门之间的可视化，保证了行车行人的安全；（4）双向密闭漏风量小；（5）风门打开关闭时平稳，行人行车安全可靠；（6）气控平衡风门采用钢制结构及聚碳酸酯透明耐力板制作，防腐、防潮、阻燃、强度大、不易变形；（7）两道风门之间可实现闭锁，一道风门打开时，另一道风门闭锁，只有在一道风门关闭后，另一道风门才能打开。而且在风门上方设有通行、闭锁等提示警标。防止风门同时打开造成风流短路；（8）结构简单，风门易维护，聚碳酸酯透明耐力板容易擦拭，美观大方；（9）气控平衡风门维护工作量少。
