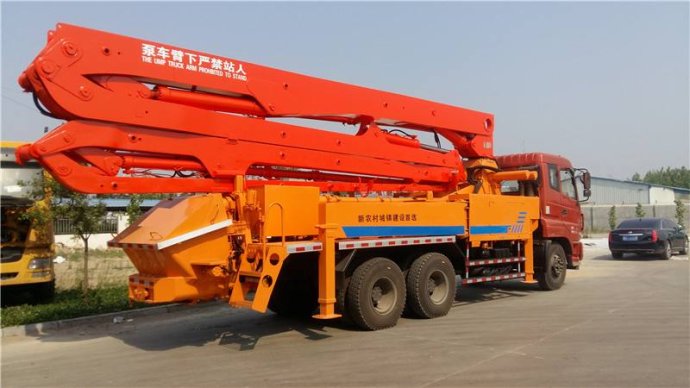

30米混凝土臂架泵车

作者:helilong 时间:2019-04-01 22:35

30米混凝土臂架泵车【技术参数+订购须知】

30米混凝土臂架泵车产品介绍

30米混凝土臂架泵车集高可靠性、经济性、安全性、耐用性于一体,底盘、动力、电控、液压、泵送系统合理匹配。臂架伸缩灵活快捷、支腿占地空间小、整车移动方便,机动灵活,稳定安全;采用灵活的四节臂设计,布料范围比三节臂大20%,同时应用单侧支撑技术,狭小场地的施工亦可轻松实现。


30米混凝土臂架泵车的主要保养方法包括一下8点:
1、日常使用时,在使用前、后都要对泵车进行相关的检查,确定其正常运转。
2、按照使用保养手册中相应的要求和方法,参考润滑表,对泵车各部件进行及时和充分的润滑。
3、按照使用保养手册中相应的要求和方法,选择指定型号的液压油,定期更换液压系统用油。
4、按照使用手册中30米混凝土臂架泵车保养方法和要求,定期检查泵送系统部分的水箱、混凝土缸、混凝土输送管。
5、按照使用保养手册中相应的要求和方法,定期检查和调整臂架旋转基座固定螺栓的力矩。
6、按照使用手册中混凝土泵车保养方法,定期检查和调整臂架、旋转基座、支腿、支撑结构、减速器等部件。
7、按照使用保养手册中相应的要求和方法,定期检查液压系统和元件、电气系统和元件的工作状态。
8、在寒冷的时候,要有特殊的保养方法,确定泵车不会出现故障。

30米混凝土臂架泵车产品参数


名称  30米混凝土泵车技术参数
底盘
底盘型号 东风
排放标准 国四
发动机 玉柴240马力
轴距 4700mm
行驶速度 83km/h
整车接近/远离角 24.6°/15.6°
轮胎规格 11.00R20  18层
                                  臂架系统
臂架垂直高度 29.7m
臂架水平布料半径 27.2m
布料深度 19.1m
一节臂长(mm) 8000mm
二节臂长(mm) 6000mm
三节臂长(mm) 6000mm
四节臂长(mm) 6200mm
各节臂转动角度 90/180/270/240度
臂架控制模式 负载敏感的比例控制
臂架折叠方式 M型
转塔旋转角度 360°
前支腿横跨距离 5840mm
后支腿横跨距离 4050mm
前后支腿纵向距离(MM) 6300mm
支腿打开方式 X
尾胶管长度 3000mm
混凝土输送管直径(MM) 125mm
电气控制系统
控制电源 24V
控制模块品牌 德国西门子
工作电压 24V
中间电器品牌 欧姆龙
无线遥控器品牌 上海技景或三一重工(选配)
液压传动系统
液压系统类型 闭式液压系统
系统工作压力 35.0Mpa
主液压油泵品牌 德国力士乐
主油泵型号 力士乐A4VG125
主电液换向阀品牌 进口或国产
吸丶回油滤芯品牌 徐工
臂架多路阀品牌 德国哈威
臂架平衡阀品牌 美国SUN
臂架油泵品牌 国产
支腿多路阀品牌 意大利或国产
安全阀品牌 进口或国产
油缸液压密封件品牌 Parker
液压油箱容积 450L
液压油冷却方式 风冷
主油缸 协力1400mmX80mmX130mm
分动箱品牌 德国斯宝
回转减速机品牌 国产
软管接头品牌 伊顿
尺寸&重量
整车总长约(MM) 9500mm
整车总宽约(MM) 2400mm
整车总高约(MM) 3610mm
整车质量约(T) 19000kg
泵送系统
混凝土分配阀形式 S阀
 混凝土活塞品牌 国产
混凝土出口压力高压/低压 10.5-20Mpa
输送缸内径/行程 230mmX1450mm
上料高度(mm) 1450mm
料斗容积(m²) 0.65L
可泵送混凝土塌落度 160--220
允许骨料尺寸(MM) 40
润滑方式 集中润滑
