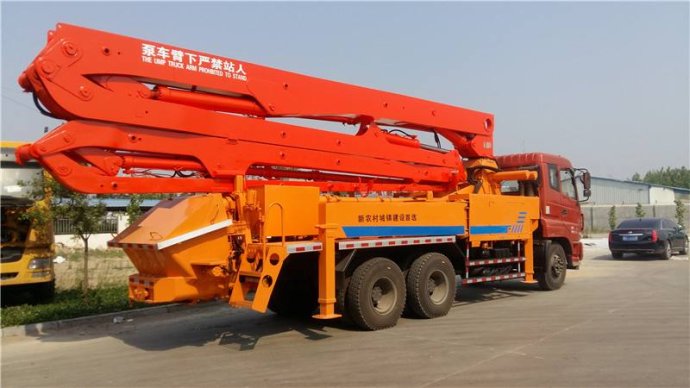

26米混凝土臂架泵车产品介绍

26米混凝土臂架泵车是各项工程的合作好伙伴,它是在载重汽车底盘上进行改造而成的，在底盘上安装有运动和动力传动装置、泵送和搅拌装置、布料装置以及其它一些辅助装置。
26米混凝土臂架泵车的动力：通过动力分动箱将发动机的动力传送给液压泵组或者后桥，液压泵推动活塞带动混凝土泵工作。然后利用泵车上的布料杆和输送管，将混凝土输送到一定的高度和距离。小型混凝土泵车的发动机除了驱动泵车行驶外，也用来驱动泵送机构、搅拌机构及布料机构等工作装置。

26米混凝土臂架泵车技术参数：

名称	26米混凝土泵车技术参数
底盘
底盘型号	东风
排放标准	国四
发动机	玉柴180马力
轴距	4700mm
行驶速度	83km/h
整车接近/远离角	21°/11.5°
轮胎规格	9.00R20  16层
臂架系统
臂架垂直高度	25.6m
臂架水平布料半径	20.6m
布料深度	15.3m
一节臂长（mm）	6600mm
二节臂长（mm）	4750mm
三节臂长（mm）	4750mm
四节臂长（mm）	4900mm
各节臂转动角度	90/180/270/240度
臂架控制模式	负载敏感的比例控制
臂架折叠方式	M型
转塔旋转角度	360°
前支腿横跨距离	5350mm
后支腿横跨距离	4700mm
前后支腿纵向距离（MM）	6100mm
支腿打开方式	X
尾胶管长度	3000mm
混凝土输送管直径（MM）	125mm
电气控制系统
控制电源	24V
控制模块品牌	德国西门子
工作电压	24V
中间电器品牌	欧姆龙
无线遥控器品牌	上海技景或三一重工（选配）
液压传动系统
液压系统类型	闭式液压系统
系统工作压力	35.0Mpa
主液压油泵品牌	德国力士乐
主油泵型号	力士乐A4VG125
主电液换向阀品牌	进口或国产
吸丶回油滤芯品牌	徐工
臂架多路阀品牌	德国哈威
臂架平衡阀品牌	美国SUN
臂架油泵品牌	国产
支腿多路阀品牌	意大利或国产
安全阀品牌	进口或国产
油缸液压密封件品牌	Parker
液压油箱容积	450L
液压油冷却方式	风冷
主油缸	协力1400mmX80mmX130mm
分动箱品牌	德国斯宝
回转减速机品牌	国产
软管接头品牌	伊顿
尺寸＆重量
整车总长约（MM）	9400mm
整车总宽约（MM）	2300mm
整车总高约（MM）	3510mm
整车质量约（T）	15800kg
泵送系统
混凝土分配阀形式	S阀
混凝土活塞品牌	国产
混凝土出口压力高压/低压	10.5-20Mpa
输送缸内径/行程	230mmX1450mm
上料高度（mm）	1450mm
料斗容积（m³）	0.65L
可泵送混凝土塌落度	160--220
允许骨料尺寸（MM）	40
润滑方式	集中润滑
