混凝土臂架泵车
作者:helilong 时间：2019-04-01 22:40

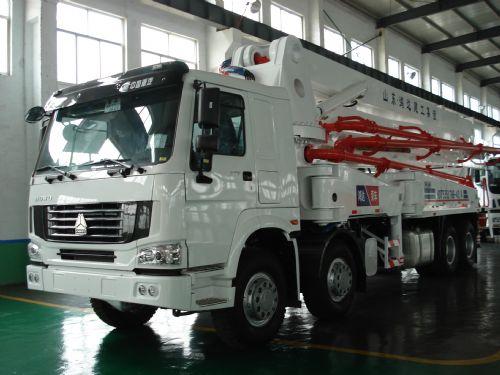

混凝土臂架泵车产品介绍
混凝土臂架泵车采用德国大象闭式液压系统，德国力士乐A4VG125的主油泵，泵送速度快，工作效率高，泵送可靠、平稳，换向几乎可以做到没有冲击，振幅小，臂架稳定性能非常好。混凝土臂架泵车的臂架采用M型结构设计，材质用的是960高强钢板，具有高强度性和很好的柔韧性，M型臂架伸缩灵活，能轻松的在各种困难施工场地（狭窄、封闭厂房、高压线类似的障碍物）灵活自如的完成工作。
混凝土臂架泵车所有的设计都是为了客户工程的便利而设计的。
（1）混凝土臂架泵车采用支腿占地面积小的X支腿，独特的单侧支撑设计，不布料的一侧可以不打开支腿，轻松在狭窄的施工环境完成作业。
（2）支腿液压油缸是内置的，可以起到保护作用。
（3）液压油箱内置车身大架内，可以起到散热的作用，分动箱材质采用铝制品也很好的起到了散热的作用，车内的液压油拥有水冷、风冷双散热系统，这是为了客户能够使用泵车超长时间的施工作业。
（4）混凝土臂架泵车的车身有移位顶设计，方便泵车在狭小的环境进行移动。
（5）设计带有高压水枪，是液压马达带动的高压水枪，比气压设备带动的压力要强，便于施工后清洗泵车上的混凝土。
混凝土臂架泵车技术参数
|
名称 |
26米混凝土臂架泵车 |
30米混凝土臂架泵车 |
|
底盘 |
||
|
底盘型号 |
东风 |
东风 |
|
排放标准 |
国四 |
国四 |
|
发动机 |
玉柴180马力 |
玉柴240马力 |
|
轴距 |
4700mm |
4700mm |
|
行驶速度 |
83km/h |
83km/h |
|
整车接近/远离角 |
21°/11.5° |
24.6°/15.6° |
|
轮胎规格 |
9.00R20 16层 |
11.00R20 18层 |
|
臂架系统 |
||
|
臂架垂直高度 |
25.6m |
29.7m |
|
臂架水平布料半径 |
20.6m |
27.2m |
|
布料深度 |
15.3m |
19.1m |
|
一节臂长（mm） |
6600mm |
8000mm |
|
二节臂长（mm） |
4750mm |
6000mm |
|
三节臂长（mm） |
4750mm |
6000mm |
|
四节臂长（mm） |
4900mm |
6200mm |
|
各节臂转动角度 |
90/180/270/240度 |
90/180/270/240度 |
|
臂架控制模式 |
负载敏感的比例控制 |
负载敏感的比例控制 |
|
臂架折叠方式 |
M型 |
M型 |
|
转塔旋转角度 |
360° |
360° |
|
前支腿横跨距离 |
5350mm |
5840mm |
|
后支腿横跨距离 |
4700mm |
4050mm |
|
前后支腿纵向距离（MM） |
6100mm |
6300mm |
|
支腿打开方式 |
X |
X |
|
尾胶管长度 |
3000mm |
3000mm |
|
混凝土输送管直径（MM） |
125mm |
125mm |
|
电气控制系统 |
||
|
控制电源 |
24V |
24V |
|
控制模块品牌 |
德国西门子 |
德国西门子 |
|
工作电压 |
24V |
24V |
|
中间电器品牌 |
欧姆龙 |
欧姆龙 |
|
无线遥控器品牌 |
上海技景或三一重工（选配） |
上海技景或三一重工（选配） |
|
液压传动系统 |
||
|
液压系统类型 |
闭式液压系统 |
闭式液压系统 |
|
系统工作压力 |
35.0Mpa |
35.0Mpa |
|
主液压油泵品牌 |
德国力士乐 |
德国力士乐 |
|
主油泵型号 |
力士乐A4VG125 |
力士乐A4VG125 |
|
主电液换向阀品牌 |
进口或国产 |
进口或国产 |
|
吸丶回油滤芯品牌 |
徐工 |
徐工 |
|
臂架多路阀品牌 |
德国哈威 |
德国哈威 |
|
臂架平衡阀品牌 |
美国SUN |
美国SUN |
|
臂架油泵品牌 |
国产 |
国产 |
|
支腿多路阀品牌 |
意大利或国产 |
意大利或国产 |
|
安全阀品牌 |
进口或国产 |
进口或国产 |
|
油缸液压密封件品牌 |
Parker |
Parker |
|
液压油箱容积 |
450L |
450L |
|
液压油冷却方式 |
风冷 |
风冷 |
|
主油缸 |
协力1400mmX80mmX130mm |
协力1400mmX80mmX130mm |
|
分动箱品牌 |
德国斯宝 |
德国斯宝 |
|
回转减速机品牌 |
国产 |
国产 |
|
软管接头品牌 |
伊顿 |
伊顿 |
|
尺寸＆重量 |
||
|
整车总长约（MM） |
9400mm |
9500mm |
|
整车总宽约（MM） |
2300mm |
2400mm |
|
整车总高约（MM） |
3510mm |
3610mm |
|
整车质量约（T） |
15800kg |
19000kg |
|
泵送系统 |
||
|
混凝土分配阀形式 |
S阀 |
S阀 |
|
混凝土活塞品牌 |
国产 |
国产 |
|
混凝土出口压力高压/低压 |
10.5-20Mpa |
10.5-20Mpa |
|
输送缸内径/行程 |
230mmX1450mm |
230mmX1450mm |
|
上料高度（mm） |
1450mm |
1450mm |
|
料斗容积（m³） |
0.65L |
0.65L |
|
可泵送混凝土塌落度 |
160--220 |
160--220 |
|
允许骨料尺寸（MM） |
40 |
40 |
|
润滑方式 |
集中润滑 |
集中润滑 |
