KJ101N-F1型矿用监控分站产品概述

KJ101N-F1型矿用监控分站介绍

KJ101系统设有沿袭这种机构，它将以上5部份设计成一体，每个采面只需一台KJF19型监控仪即可实现全部参数的监控，可靠性好，易维护，安装使用方便。本款监控仪采用不锈钢精密铸造外壳，坚固美观，抗腐蚀。

目前国内的监控系统结构大都采用分站+电源箱+断电器+后备电池+传感器模式，所有部件都采用防水，防振，防尘，防腐的高科技设计和积木结构，各部 件的组合与分解非常方便,如甲烷传感器，监控仪，遥控分路器，高压断电器等设备，控制逻辑全部集中在一块插板或模板上，机内无连线，维修更换简单，非专职 维修人员也能应急修理。

KJ101N-F1型矿用监控分站参数

KJ101N监控分站传感器电源： 4路、每路18V±1.5V/300mA

KJ101N监控分站本机断电： 二路独立控制；接点容量127V/5A；点接输出常开/常闭可转换

KJ101N监控分站显示方式： 0.5”LED 3+4只，0.3”LED1只

KJ101N监控分站电源开关： 红外遥控通断、兼有机外磁控通断、机械记忆，掉电后状态不改变。

KJ101N监控分站工作电源： 660V/380V(-25%～+10%)；功耗≤40W

KJ101N监控分站输入端口： 4个模拟量和4个开关量、每个模拟量端口都可以扩展接成8开关量

KJ101N监控分站显示功能： 模拟量测值显示、开关量三态显示、多路断电状态显示、传感器故障显示、地面呼叫显示 、本地回答显示、传感器属性显示、断复电值显示、本地站号显示 、交直流供电状态显示

KJ101N监控分站电池管理： 自动充电管理、过放电保护

KJ101N监控分站传输距离： 10km

KJ101N监控分站瓦斯风电闭锁： 具有部颁瓦斯风电闭锁仪全部功能，红外解锁、地面遥控解锁

KJ101N监控分站信号制式： 标准FSK/高速调相/基带码

KJ101N监控分站通讯速率： 4800、2400、1200、488bit/s

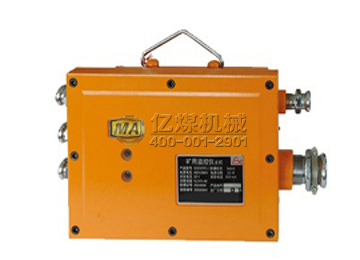

KJ101N-F1型矿用监控分站实物图
