液压调偏器产品概述

液压调偏器说明

液压调正装置是由检驱轮、油泵、复合油缸、油管总成、固定机架构成。当皮带运行跑偏时，皮带与检驱轮接触，检驱轮带动油泵旋 转，输出压力油控制驱动油缸往复运动，带动调心托辊偏转，使调心托辊的线运动方向与皮带的运动方向形成一个夹角，产生的摩擦力驱动皮带，使皮带始终在设定 的范围内运行，从而避免皮带跑偏造成散料及皮带与皮带机机架 摩擦撕带，达到保护皮带机正常运行之目的。

液压调偏器选型

DTII型皮带机用户须提供皮带机安装处中间架、托辊图号或托辊直径和托辊槽角。TD75型皮带机用户仅需要提供皮带机带宽即可。液压调偏器结构合理、新旧托辊互换性强、纠偏阻力小、减少动力消耗、动作可靠、反映灵敏，借助皮带向前运行动力长时间的自动反复纠偏，适用于恶劣环境工作，不失灵、不滞后、产品坚固耐用，易于维修，可使皮带始终对中运行。

液压调偏器安装

l、液压调正装置应安装在皮带需要纠偏的场所。安装前请参照使用说明书。

2、液压调正装置使用的液压油为HM—32，加油过滤精度209Pm。

3、为使加油方便快捷，本厂有专用手动加油机供用户选择，该机结构紧凑、操作简便。目前该机有两种型号，分别为TQJY-20型、TQJY一lo型，其中20、lO分别为加油 过滤精度20、10wm o

4、对于新增用户，本厂一律派技术人员指导安装调试。

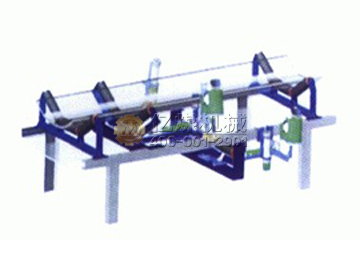

液压调偏器结构图
