矿用风门声光语音报警装置

作者:helilong 时间：2020-05-14 14:55

煤矿井下巷道矿用风门声光语音报警装置（MFJ-2型无压风门语音灯光联锁报警系统）是ZMK-127风门全自动控制装置里去掉气缸、电控箱、PU管、红外感应器等元器件后的一部分，只保留了矿用自动风门控制系统的报警功能。

风门语音灯光报警系统主要有风门位置传感器、风门自动控制装置主机、声光报警箱等三部分组成的，把两个报警器箱子分别挂在两道风门外侧的墙壁上，磁控开关带有干簧管的一个安装在门框上横梁上，磁铁部分安装在对应的门扇上跟随门扇一起转动，为了节约信号线把控制主机安装在两道风门的中间位置的巷道壁上用膨胀螺丝固定好。

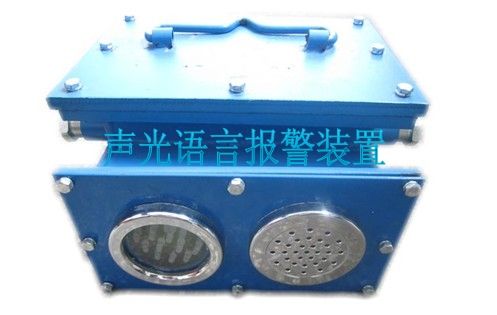

风门声光报警装置

两道矿用无压风门或煤矿正反单扇风门中的一道风门打开时，门扇上的磁控开关中的磁铁部分与门框上含有风门开闭状态传感器的干簧管部分分离，位置传感器向风门自动控制装置主机发出信号，主机里的PLC可编程控制器接收到信号后给报警箱发送指令后LED灯与喇叭开始工作，即一道风门打开时，该道风门处绿灯亮；声音报警提示“风门打开，请您注意安全”；同时，另一道风门处的红灯闪烁，声音提示“前方风门打开，请您稍后”，这个逻辑设计符合《煤矿安全规程》要求。

手动风门虽然在两道之间安装了气动闭锁器或机械闭锁器，但是它们反应速度比较慢不灵敏；同样在气动风门上也有这个缺陷，由于纯气动无压风门控制系统的客观因素导致两道风门能存在同时被打开的几率，虽然机会少但确实有这个后顾之忧，如果给手动控制下的风门和纯气控风门都增加上一套报警系统后效果要大不一样了。

风门声光报警装置提醒矿井下巷道里的行人或矿车驾驶员随时注意安全注意对面风门的开闭状态，防止被风门碰伤的现象发生或造成窜风的现象。产品具有结构简单工作可靠，抗干扰性强，维修方便，故障率低及互换性好等特点，并且有效改善工作条件，提高机车和矿工的安全通行效率，为建设安全型矿井打下了良好的基础。
