风门闭锁装置

风门机械闭锁,矿用风门机械闭锁装置

作者:helilong 时间：2020-05-14 17:09

铁矿、铝矿、金矿等矿井与煤矿在使用矿用无压风门闭锁装置的时候存在比较大的差别，在非煤矿山有的在巷道的某一个位置只安装一道手动或自动平衡风门，但是在煤矿这是根本不允许的事情且两道之间还必须具有联锁的功效，否则就是违反煤矿安全操作规程会被主管部门处罚并下达整改的。

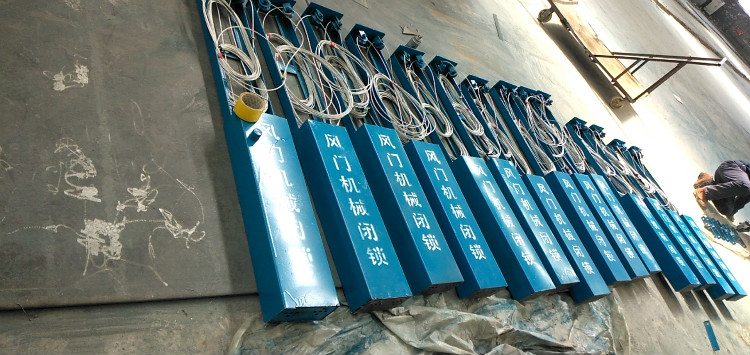

风门机械闭锁

本风门闭锁装置以人工打开或关闭风门的门扇为动力，带动与门扇相连的活塞杆，将对面风门的活塞杆闭锁打开或关闭，不需要任何其他能源，适合于煤矿井下无电源和风源的场地使用。

风门机械闭锁主要结构与特点：

　　　2、它具有安全、可靠、安装方便等特点。

　　　3、它适用于煤矿井下各类风门使用。

风门机械闭锁安装方法：

1、　施工准备：

a)　施工前应仔细熟悉施工图纸，依据施工技术交底和安全交底作好各方面的准备。

b)　运到现场的闭锁器，不能挤压，以免变形。堆放场地应干燥，并有防雨、排水措施。搬运时轻拿轻放，严禁扔摔。

2、　主要机具：线坠、木楔、锤子、钢卷尺等。

3、　工艺流程：

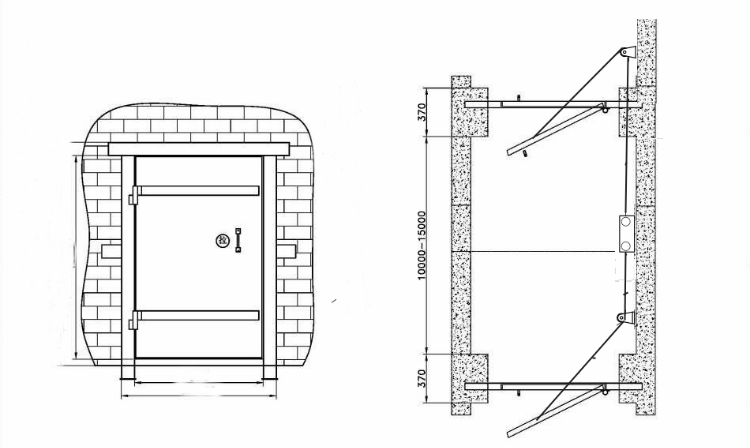

划线定位－闭锁器就位－闭锁器的固定－水平调整－风门联动安装

风门机械闭锁操作工艺：

a)　划线定位：按照图纸和实际巷道拱基线、中线画出闭锁器装置的安装位置、水平安装线和标高。

b)　闭锁器就位：按图纸中要求的型号、规格及风道方向等，将所需要的闭锁器搬运到安装地点。

c)　闭锁器的固定：校正其水平和正、侧面垂直；然后将闭锁器的预留孔固定巷道侧面上。

d)　水平调整：调整水平并挂牢。

e)　风门联动安装：将闭锁器与前后风门用钢丝绳连接安装，并留有预紧余量，确保两侧风门开启关闭灵活到位。

风门机械闭锁注意事项：

1、　根据风门的操作规程，正确安装使用本装置及配套的相应设施，在明显的位置应标有标示牌。

2、　本装置应固定牢靠，以免在风门开启闭合时产生晃动。

3、　装置安装应保证风门的开启闭合灵活。

4、　安装时，应使闭锁器上端两导向轮与风门弯臂拖脚的连接轴在同一水平高度上，以保证钢丝绳的运作灵活。

怎样才能做到两道无压平衡风门之间的互锁呢？这要具体问题具体分析加以处理，不能生搬硬套。如果是安装的只用气源的矿用纯气动风门，虽然在使用时由于气体的流动速度不如光电快导致存在能相互同时被打开的可能性，但是几率比较低，可以在气动风门的基础上安装一套风门声光报警装置随时提醒门前的行人关注对面风门的开闭状态，这样基本能做到了零失误。

如果是矿用电动风门在设计PLC软件程序时要加入防止两道无压平衡风门同时被打开的功能要求，靠系统设计完全实现了一道风门的电磁阀通电时另一道绝不会出现也带电的情况，并且存在相互优先原则，可以说正常情况下电动液压门或电气自动风门及纯电动控制风门即只要用电控制的自动风门基本上在实现风门互锁上达到了100%的合格要求。

在设计矿用自动无压风门方案的时候人们为了安全往往在大门扇上安装有行人小门，这个门经常被管理层忽视了闭锁要求，虽然横截面比较小，但是一旦两个小门同时打开时也是会造成窜风现象的发生，如果现场有气源时专门为小门安装气动闭锁器是比较理想的方案。

在使用手动无压风门闭锁装置时有风门气动闭锁器和机械闭锁装置根据环境条件供客户挑选，如所在位置两道之间比较远且巷道弯曲度大的时候使用气动联锁器比较好，反之则机械闭锁器和气动闭锁装置都可以划在考虑的范围之内。
