抗冲击波活门 抗冲击波活门参数,抗冲击波活门结构

抗冲击波活门产品用途



抗冲击波活门用于井下，起抗冲击波、调节库房所需风量和隔离作用。本抗冲击波活门由门框、门扇、闭锁装置、饺页等部件组成。zmjt039



抗冲击波活门主要结构



1、门框为不等边角组焊框架结构。



2、门扇上部装有三组通风活门装置，即在活门底板开有三组共18个直径122mm的通风孔，活门板外部装有自动 张开12度角的活门悬板。每组活门通风量为2000立方/h，总通风量为6000立方/h，风速按8m/s进行设计，使用时可根据井下爆破材料库需要风量和总回风道负压值，确定通风活门组数，并可调节每组活门悬板的张启角度进行微调，以满足通风量。当库内一旦发生意外情况，冲击波经过衰减后，余压只要大于20KPa时，活门悬板受压再3-8s内自动关闭，与外界隔离，起到保护作用，由总回风道排出。



3、闭锁装置设置2组，一组为通常关闭用的闭锁轴，手柄转动式；另一组为紧急闭锁装置，其功能是当冲击力 大于294N时，瞬间，门与门框紧闭，压缩密封圈，锁头进入锁芯，拨动双片弹簧，制动闭锁，防止门反弹； 拨动外钥匙手柄即可解除闭锁。



4、下饺页采用单向推力球轴承支撑，中间采用弹簧折页，确保门自动关闭。



5、密封方式采用“9”字形截面橡胶条密封。



抗冲击波活门相关参数



图号           门框尺寸(mm)   承压（kPa)    通风量（m3/h)



T86-FH2500/918       9001800        2500            6000



T86-FH1500/918       9001800        1500            6000



该产品已出口美国、法国、加拿大、印尼、俄罗斯、越南、澳大利亚、韩国、伊朗等多个国家，获得客户的一致好评。

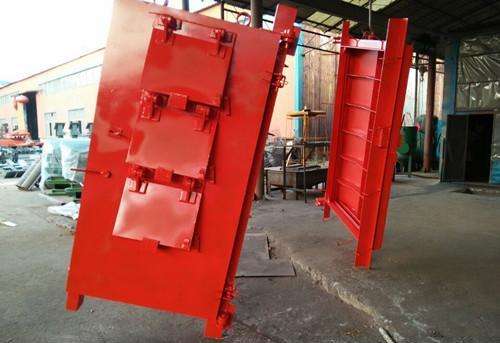

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
