抗冲击波活门

FH2500/918抗冲击波活门参数

作者:helilong 时间:2019-03-20 19:19
FH2500/918抗冲击波活门参数 FH2500/918抗冲击波活门型号


抗冲击波活门是井下所必不可少的产品之一;相对其质量要求也相对较高,抗冲击波活门具有抗冲击性强门体材料严格按照国家Q/WMS-3013-2006《抗冲击波活门》执行标准、同时可以有效的抑制爆炸所引起的烟雾、火焰、毒气的扩散,使用寿命长等特点,受到广大矿工们的喜爱。

FH2500/918抗冲击波活门主要用途

1、调节库房所需通风量;一但库房发生火灾时,还能起到隔离作用;

2、井下危险材料库存起到抗冲击波作用。

抗冲击波活门规格及参数

图号:FH2500/918

承压(kpa):2500

门框尺寸:900×1800

通风量(m3/h):6000

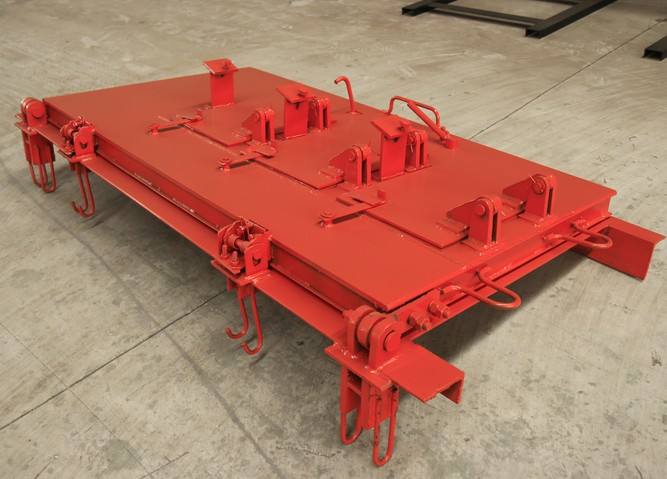

抗冲击波活门产品主要结构。

本抗冲击波活门由门框、门扇、闭锁装置、铰页等部件组成。

1、门框为不等边角钢组焊框架构件。

2、抗冲击波活门主要特征是门扇体装有3组调节通风风量的装置,即在活门底板开有三组共18个直径122mm的通风孔,活门板外部装有自动张开12o角的活门悬板。每组活门通风量为2000m3/h,总通风量为6000m3/h,风速按8m/s进行设计的,使用时可根据井下爆破材料库需要风量和总回风道负压值,确定通风活门组数,并可调节每组活门悬板的张启角度进行微调,以满足通风量。当库内一旦发生爆炸,冲击波经过衰减后,余压只要大于20KPa时,活门悬板受压在3~8s内自动关闭,与外界隔离,阻止爆炸抗冲击波及爆炸产生的火焰、有毒气体向外部巷道扩散,由总回风道排出。

3、我厂生产抗冲击波活门的闭锁装置为2组,一组是常用关闭的闭锁轴、手柄转动式;另外一组闭锁装置是为紧急情况下使用的紧急闭锁装置,紧急闭锁装置抗冲击波活门其主要作用是当冲击力大于294N时,瞬间,门与门框紧闭,压缩密封圈,锁头进入锁心,拨动双片弹簧,制动闭锁,防止门反弹;拨动外钥匙手柄即可解除闭锁。

4、生产的优质抗冲击波活门下铰页采用单向推力球轴承支撑,中间采用弹簧折页,确保门自动关闭。

5、我厂生产的抗冲击波活门密封方式采用“9”字形截面橡胶条密封。密封性好。
