平衡无压风门

风门控制用气控装置

作者:helilong 时间:2020-05-13 14:15
风门控制用气控装置,是济宁和利隆的发明专利产品之一,又叫风门气控装置,该装置包括设置在A门一侧的气源箱和另一侧的控制箱,以及B门一侧的气源箱和另一侧的控制箱,还包括分别设置在A门和B门的门体上的气缸和闭锁检测磁控阀,气源箱和控制箱均设有开门按钮、关门按钮和应急泄压手拉阀;气源箱主进气口与矿井下压风管路相连接,经气源箱过滤处理后通过副供气气管与控制箱相连;气源箱的开门按钮、关门按钮和应急泄压手拉阀与控制箱的对应之处相连接,门体上的气缸及闭锁检测磁控阀与控制箱相应接口相连,A门的控制箱与B门的控制箱闭锁控制出、入接口为互相交叉连接。
风门控制用气控装置

风门控制用气控装置的有益效果是,无电路器件,彻底避免在高瓦斯煤矿的安全隐患,成本低廉,操作简便,维护简单。

2、风门控制用气控装置组成部分

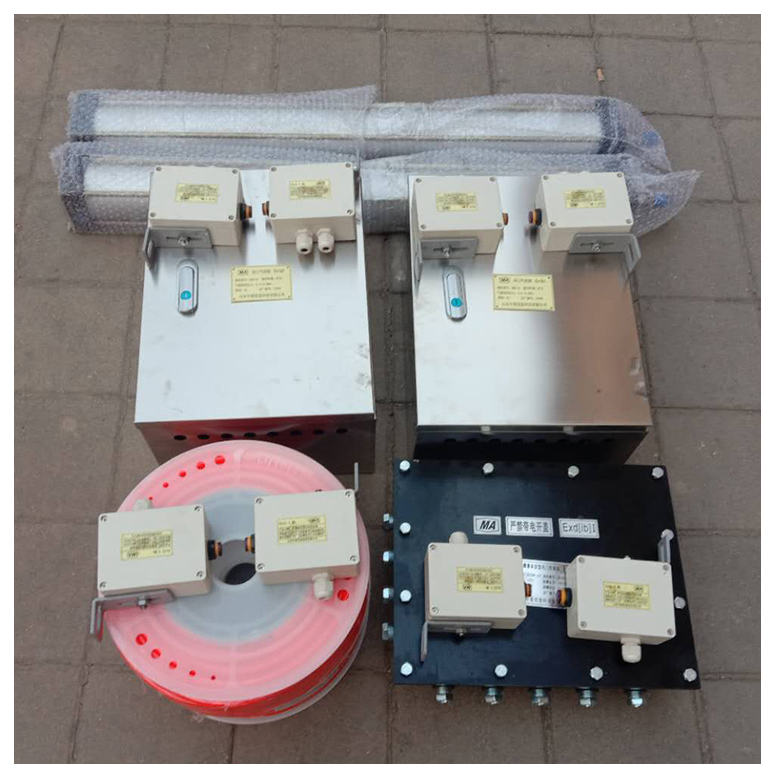

风门气控装置的组成部分有:气缸两个、气源箱一个、气源控制箱四个、气动闭锁装置一套、节流阀一套和气管若干。

 纯气控装置是由控制箱,按钮箱,气缸,气线组成。也叫风门控制装置,风门气动闭锁装置,气动风门控制闭锁装置,电控气动控制装置。

   风门气动控制装置特点:

    1、由气动元件组成,无需电源接入,不存在失爆隐患,维护/维修简单、方便,成本*大减少,安全性能大*提高;

    2、采用压缩空气为动力源,通过手动操作气控按钮实现对风门的半自动化控制;

    3、结构紧凑,外观美观,功能可靠,故障率低;***少,安全简单,维护方便;

    4、通过系统内逻辑气路设定,两道风门具有互相闭锁功的能,即:同一时间内只能开启一道风门,并且执行关门优先原则,可防止通风短路;

    5、风门启闭为速度可调,可根据现场实际情况对风门开关速度进行调整;

    6、另配有一种特殊按钮:红色远程复位按钮为忘记关闭远处风门时,操作它可就近关闭。
