纯气动平衡无压风门技术协议
一、主要技术参数及要求：
1.风门数量及规格：
序号 名称 规格 单位 数量 备注
1 平衡无压风门 净mm（宽）1.6× 净2.2 mm（高） 1套 一套为两道四扇
2 气动半自动装置 1套

2.材质用普通碳钢Q235，门框采用标准100*50*3矩形方管制作，门扇采用厚度2.0mm的碳结钢板，双面贴焊，门扇厚度为46mm，门扇内部龙骨骨架40*40*2矩形方管制作，门扇不平整度控制在5mm之内。
3.在焊接风门前后，经喷砂或手工除锈后分刷两遍防锈底漆；面漆颜色用蓝色锤纹漆，非涂漆的部位需经防腐处理。
4.门框与门扇之间设有密封条，密封严实，漏风率小于3%。
5.该风门能满足反风要求，无须再设置反向风门。同一联络巷内安装二道风门，二道风门为一套。
6.气动半自动装置：可实现两道风门互相闭锁

二、随机资料：
1.提供无压风门产品安装图；
2.产品使用说明书；
三、运输
1.1.装运产品的运输车辆，应有固定产品的装置和防水措施，保证产品在运输过程中不发生变形和锈蚀。
2.2.产品应采用合适的的方式装卸，保证产品几何形状不变，表面完好。
四、验收
厂家派人指导安装完后验收，从验收合格日期保修一年。

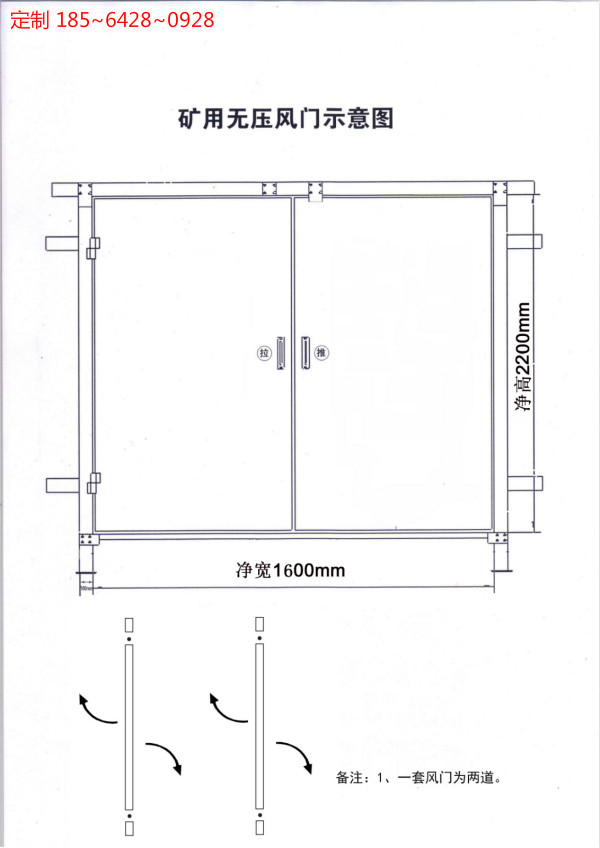

纯气动平衡无压风门图纸
