气动式无压风门

矿用平衡风门

作者:helilong 时间：2020-05-13 10:20

随着煤矿机械化程度的提高，结合目前供给侧结构性改革提出的“三去一降一补”的政策，煤矿安全生产下行压力的增大。通过改进铁质无压平衡风门及附属气控驱动闭锁装置，对原有各种铁质和木质有压风门进行技术改造，达到人员操作方便，增强了风门防灾、抗灾能力，提升了胶轮车运输效率，实现了通风系统稳定可靠，为国家一级安全生产标准化矿井夯实基础。

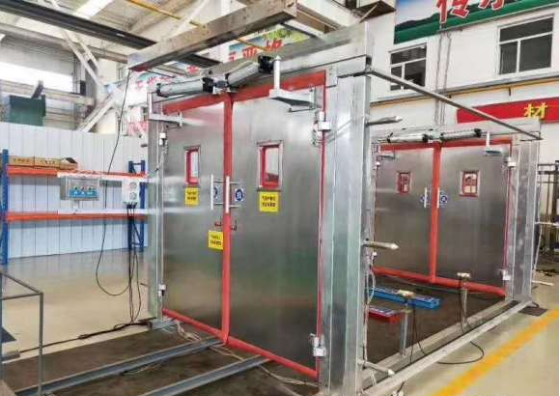

矿用平衡风门构造

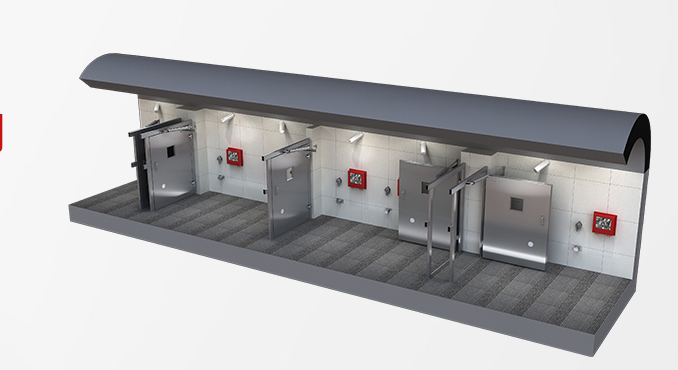

无压平衡风门是目前煤矿井下较为理想的一种风门。它打破了老式传统风门的结构形式，把作用在两扇风门上的风压通过连杆机构将其转化为一种内力，使得风门的开启只克服配重和门的摩擦力。该风门由两道无压风门及两套相互连锁的气控装置和驱动装置构成。它同时控制两道风门打开和关闭，且能够实现两道风门相互闭锁

2平衡风门部件、安装及工作原理

矿用平衡风门部件

风门组成：门扇、门框竖框、门框横框、门框底框、直拐臂、弯拐臂及机械连杆，如图 2 所示。

轮改变起轮改变起吊方向，使用一根直径准9mm 的钢丝绳，一端连接固定风门螺栓，另一端焊接一个挂钩，如图 3 所示。当安装风门时，将上翘支架底座使用螺栓固定在风门上框中部，将钢丝绳一端的固定风门螺栓与风门上的螺栓孔拧紧栓牢，钢丝绳通过上翘支架的滑轮组后，由人员将风门拉起至风门与风门框关闭严密，到位后将钢丝绳另一端的挂钩挂至巷帮锚杆或钢筋梯上，保证风门不会松动。如果有个别门轴的螺栓不适，只需人员在风门侧面利用撬棍进行适度调整，即可将风门完全装入风门框内,如图 3 所示。

矿用平衡风门工作原理

用管网的压缩空气驱动气缸的活塞杆，使活塞杆做往复直线运动，驱动门扇的打开和关闭。

（1）其气缸活塞杆的伸缩是通过气路上的各种气动阀、调速阀、控制阀和节流阀等改变压缩空气的进气方向实现控制的。

（2）气路上的调节阀用来调整气缸活塞杆的伸缩速度。

矿用平衡风门气控装置工作原理

风门气控闭锁装置是指当打开风门在关闭过程中，通过排气阀的气体，一部分从本道风门排气阀排走，另一部分通过单向阀继续控制另一道风门闭锁气源，使另一道风门始终处于闭锁状态。待已打开风门完全关闭后，使剩余气体从新安装的单向阀排出，达到风门在关闭的过程中一直闭锁另一道风门的目的。两道风门的闭锁原理相同，起到两道风门不能同时打开的作用。

矿用平衡风门通车风门气控装置原理

（1）原理：在原风门气控装置的基础上并联出一组开关风门气源，通过气控阀来达到开关风门的目的。

（2）安装：在通车风门前后适当位置，顶板上安装气控阀，通过气控阀上焊接的控制气控阀的装置，实现拉动钢丝绳控制风门开启、关闭的效果。

（3）操作方法：井下车辆行至风门前，在驾驶室内拉动钢丝绳来控制风门的开启和关闭按钮
