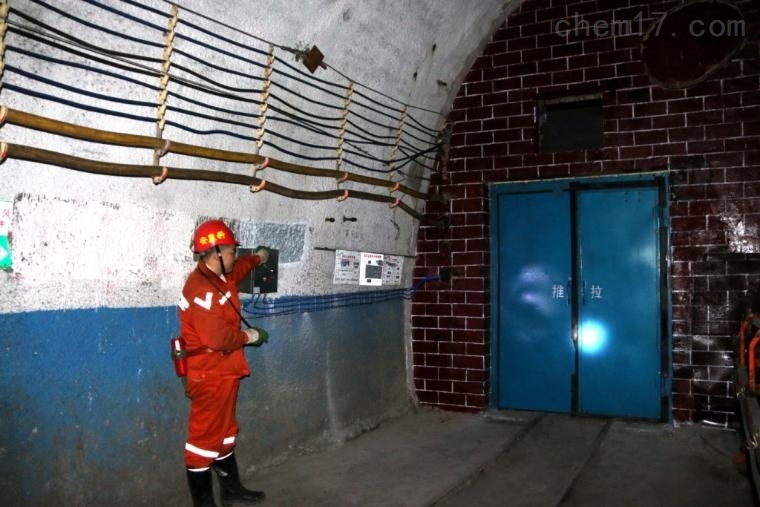

矿用风门是矿井井下主要通风设施之一，煤矿井下为了行人、运输或风量控制需要，风门能否正常开启，直接影响着人员的通行安全和物料的运输效率。在进、回风巷道之间一般建有风门（至少两道），风门内、外形成风压，尤其是主要进、回风巷道之间风流压差较大。

矿井井下距回风井较远地区的风门，因负压小，风门开启较容易，利用人工手拉方式即可开启。而处在距回风井较近地区的风门，高负压导致风门开启十分困难，目前煤矿井下使用的

(非自动)矿用风门一般均采用徒手推、拉开启的方式，人员通过风门时，往往因为负压的原因，出现风门无法打开的现象，给人员通行造成极大不便；更甚者，在发生灾害人员撤离不及时，人员长时间被堵于两道风门之间还会造成缺氧窒息的危险，这不仅影响人员通行、物料运输效率，更影响着人员的生命安全。

一种矿用风门双控气动助力开启装置，包括设置在风门高压侧巷帮上的第1控制箱、设置在风门低压侧巷帮上的第二控制箱、传动绳、导向轮组和气动助力源，所述的第1控制箱内设有第1气源处理器三联件和第1三通蝶阀，第1气源处理器三联件的进气口连接矿井压风管路，第1气源处理器三联件的出气口连接第1三通蝶阀的进气口，第1三通蝶阀的第1出气口和第二出气口通过导管连接到气动助力源上，用于控制气动助力源进气方向与通气量，第1三通蝶阀的蝶阀控制手柄为第1手动控制开关；所述的第二控制箱内设有第二气源处理器三联件和第二三通蝶阀，第二气源处理器三联件的进气口连接矿井压风管路，第二气源处理器三联件的出气口连接第二三通蝶阀的进气口，第二三通蝶阀的第1出气口和第二出气口通过导管连接到气动助力源上，用于控制气动助力源进气方向与通气量，第二三通蝶阀的蝶阀控制手柄为第二手动控制开关；所述的传动绳的始端与风门高压侧门板固定，传动绳的末端依次穿过导向轮组连接到外巷道帮上，气动助力源通过固定装置固定在外巷道帮上，且导向轮组设置在气动助力源上。

矿用风门双控气动助力开启装置，包括设置在风门高压侧巷帮上的第1控制箱、设置在风门低压侧巷帮上的第二控制箱、传动绳、导向轮组和气动助力源，所述的第1控制箱内设有第1气源处理器三联件和第1三通蝶阀，用于控制气动助力源进气方向与通气量；所述的第二控制箱内设有第二气源处理器三联件和第二三通蝶阀，用于控制气动助力源进气方向与通气量；传动绳的始端与风门高压侧门板固定，传动绳的末端依次穿过导向轮组连接到外巷道帮上，气动助力源通过固定装置固定在外巷道帮上，且导向轮组设置在气动助力源上；利用本装置能够在风门内外分别控制风门的开启与闭合，省时省力，快速安全。

1.一种矿用风门双控气动助力开启装置，其特征在于：包括设置在风门高压侧巷帮上的第1控制箱、设置在风门低压侧巷帮上的第二控制箱、传动绳、导向轮组和气动助力源，所述的第1控制箱内设有第1气源处理器三联件和第1三通蝶阀，第1气源处理器三联件的进气口连接矿井压风管路，第1气源处理器三联件的出气口连接第1三通蝶的进气口，第1三通蝶阀的第1出气口和第二出气口通过导管连接到气动助力源上，用于控制气动助力源进气方向与通气量，第1三通蝶阀的蝶阀控制手柄为第1手动控制开关；所述的第二控制箱内设有第二气源处理器三联件和第二三通蝶阀，第二气源处理器三联件的进气口连接矿井压风管路，第二气源处理器三联件的出气口连接第二三通蝶阀的进气口，第二三通蝶阀的第1出气口和第二出气口通过导管连接到气动助力源上，用于控制气动助力源进气方向与通气量，第二三通蝶阀的蝶阀控制手柄为第二手动控制开关；所述的传动绳的始端与风门高压侧门板固定，传动绳的末端依次穿过导向轮组连接到外巷道帮上，气动助力源通过固定装置固定在外巷道帮上，且导向轮组设置在气动助力源上。
