矿用无压风门
作者:helilong 时间：2020-05-16 15:34
目前，应用于煤矿井下的风门种类很多，有手动、气动、电动、液动等多种形式，普遍存在风压较大时开启困难，关闭冲击力大，易发生挤伤人事故，同时风门故障率高，影响通风系统合理稳定，影响煤矿安全生产。针对上述问题，研发一种矿用无压风门。
一种矿用无压风门，包括门框立柱、门轴、两扇门扇、横梁和关门重锤，其特征是两扇门扇的上端靠近门轴的位置分别固定连接左、右支臂，左、右支臂的外端通过连接轴分别连接连杆的两端，形成四连杆机构。本实用新型可使两扇风门异向同时开启，靠关门重锤的重力作用使风门自动关闭。该风门开启省力，不受风压大小影响，行人行车安全可靠；结构简单，能双向阻断风流，一道风门解决了正反风问题；故障率低，减小了风门日常维护工作量，避免了风门伤人事故，保证了通风系统稳定，可靠。
1.一种矿用无压风门 ，包括门框立柱、门轴、两扇门扇、横梁和关门重锤，其特征是：两扇门扇的上端靠近门轴的位置分别固定连接左、右支臂，左、右支臂的外端通过连接轴分别连接连杆的两端，形成四连杆机构。
矿用无压风门是铁矿、煤矿等井下巷道里常见设备，它是在正反风门的基础上改型且加装平衡连杆，把两个门扇上的压力通过连接杆抵消达到省力的目的研发而来的。随着科学技术的发展，手动开闭逐步被自动控制系统运作所取代。
包括门框立柱、门轴、两扇门扇、横梁和关门重锤，其特征是：两扇门扇的上端靠近门轴的位置分别固定连接左、右支臂，左、右支臂的外端通过连接轴分别连接连杆的两端，形成四连杆机构。当其中一扇风门受到一定的推力作用时，通过四连杆机构，可使两扇风门异向同时开启，靠关门重锤的重力作用使风门自动关闭。
本实用新型的效果：可使两扇风门异向同时开启，靠关门重锤的重力作用使风门自动关闭。该风门开启省力，不受风压大小影响，行人行车安全可靠；结构简单，能双向阻断风流，一道风门解决了正反风问题；故障率低，减小了风门日常维护工作量，避免了风门伤人事故，保证了通风系统稳定，可靠。

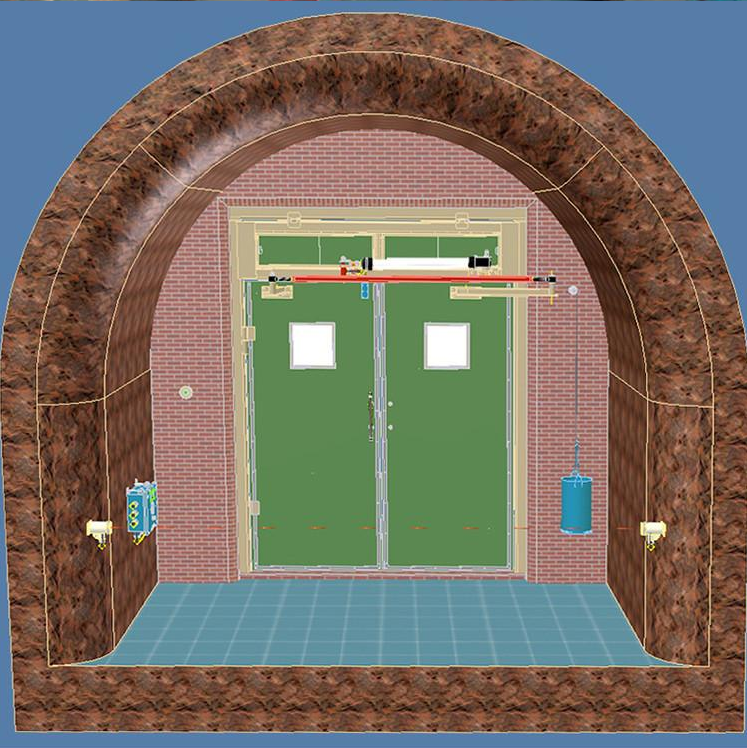

具体结构如下：左右两扇门扇4、6分别通过门轴2安装在两侧门框立柱 1上，在上端组装横梁10，按现有技术在门扇6上连接关门重锤9，其改进的技术要点是：两扇门扇4、6的上端靠近门轴的位置分别固定连接左、右支臂3、7，左、右支臂3、7的外端通过连接轴8分别连接连杆5的两端，形成四连杆机构。
