现在煤矿上的无压风门大部分由门框、门扇、联动装置、重锤装置、铰链装置组成。通过联动装置实现了两门扇轻松的异向同步开启，重锤装置实现两门扇的异向同步自动关闭；在实际使用过程中若仅人员通过时再去开启整扇门，因整扇门的开启时间较长且因其自动关闭为人员通过带来不便及安全隐患。



无压风门目的是为了克服上述现有技术存在的不足之处，而提供一种无压风门，其在保证风门轻松实现异向同步开启与关闭的同时，大大改善了人员通过风门的效率及安全性。

为了解决背景技术所存在的问题，本实用新型采用如下技术方案：其包括门框、两个门扇和闭门重锤，门扇的内、外两侧各设置一开门把手，两个门扇的铰链装置分别设在门框的内外两侧，两个门扇的上端靠近铰链装置的位置分别固定左、右支臂，左支臂和右支臂的外端分别铰接在驱动杆的两端，并形成四连杆机构，驱动杆的一端通过钢丝绳向下连接所述闭门重锤，两门扇中的其中一个门扇上安装有人行门，另一个门扇上安装有窗口。左门扇的右端面以及右门扇的左端面设有相互配合的减震垫。

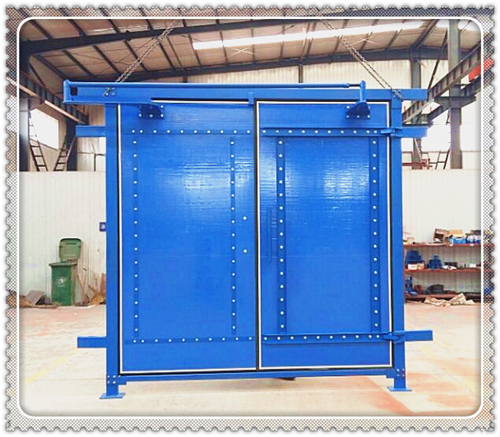

无压风门组成
包括门框1、两个门扇2和闭门重锤3，门扇2的内、外两侧各设置一开门把手10，两个门扇2的铰链装置4分别设在门框1的内外两侧，所述的铰链装置4可以为合页，两个门扇2的上端靠近铰链装置4的位置分别固定左、右支臂，左支臂6和右支臂7的外端分别铰接在驱动杆5的两端，并形成四连杆机构，驱动杆5的一端通过钢丝绳向下连接所述闭门重锤3，两门扇2中的其中一个门扇上安装有人行门8，另一个门扇2上安装有窗口9。可以通过窗口来观察巷道内是否安全，而门扇上的人行门8则实现了行人通过时的方便安全。



两门扇2的骨架采用方管焊接而成，门心采用圆钢和钢板组焊而成，整个风门的门扇2重量比较轻，本实用新型采取了联动式结构，实现左、右门扇的异向同步开启，及通过闭门重锤3的作用实现左、右门扇开启后的自动关闭；左门扇的右端面以及右门扇的左端面设有相互配合的减震垫，减小在关门时的震动，所述窗口9还可以设置电动百叶窗，可以通过调节电动百叶窗来控制风门的通风量，方便开启风门。



本实用新型可使两个门扇2异向同时开启，靠闭门重锤3的重力作用使门扇2自动关闭，双向密封、关闭平稳无冲击，不受风压大小影响，通过增设行人通行用人行门8，及在门扇上设计窗口9，大大增强了人员通过的效率及安全性，结构简单，故障率低，减少了风门日常维护工作量，保证了通风系统的稳定、可靠。
