矿用风动风门技术工作原理

作者:helilong 时间:2020-05-26 14:37



风动风门技术工作原理

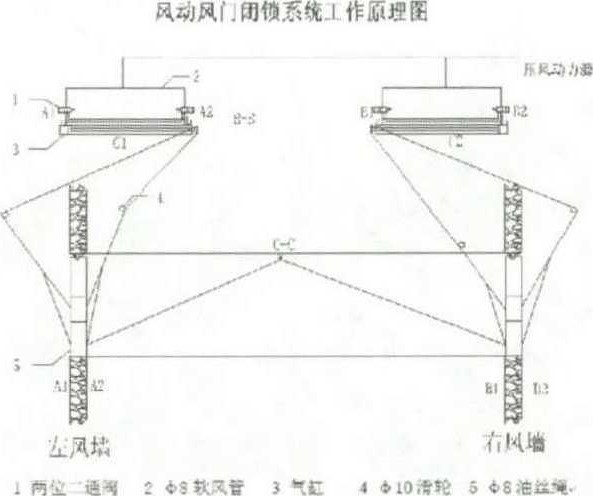

在初使状态下,各个控制阀在常态 “关位"如图[所示的状态下,由于无人操作,各个气缸均处于初始状态,各组风门处于关闭位置·这时,风控两位二通阀 A和B在复位弹簧力的作用下,将其阀芯推向上常态“关位"此时控制风源被关闭。风将风缸Cl和Q的连杆压入风缸的底腔,使其风门处于关闭状太风动风团系」“作原图1风动风门及闭锁控制系统图假定当有人经过,从左风墙Al处开风门时,按下风阀Al手柄,控制阀Al的阀芯由闭位改为通位,风路将由风源经阀 Al进气口进入气缸a口,将输出的压力风送入气缸,推动气缸,气缸内的乏风经过气缸的b口经过阀Al的排气口进入空气内。气缸的连杆动作,通过牵10滑轮组和8油丝绳构成风动驱动系统如图2所示使左风墙的外侧风门打开,完成了风门的开启。由于风门打开,带动闭锁系统中的重锤上升到限位销位置如图3所示,限制另一个风门的打开,从而实现了对另一侧风门闭锁。
风动风门

当人走过这道左风门后,此时风阀 Al在弹簧的作用下,阀恢复到常态“关位"操作风阀A2手柄,控制阀A2当人走过这道左风门后,此时风阀 Al在弹簧的作用下,阀恢复到常态“关位"操作风阀A2手柄,控制阀A2的阀芯由闭位改为通位,风路将由风源经阀进气口进入气缸b口,将输出的压力风送入气缸,推动气缸,气缸内的乏风经过气缸的a口经过阀的排气口进入空气内。气缸的连杆动作,通过0滑轮组和巾8油丝绳构成风动驱动系统如图2所示,使左风墙的外侧风门关闭,完成了风门的关闭。由于风门关闭,带动闭锁系统中的重锤下降到下位如图3所示,为下次风门的打开,提供安全距离,满足风门的再次开启。
