全气控互锁平衡风门的优点分析

全气控互锁平衡风门在煤矿中应用以来 , 解决了矿井负压大风门开启困难的难题 , 提高了煤矿通风设施的自动化水平 , 保证了通风系统的稳定可靠 , 使矿山整体效益大大提升 , 安装使用上方便可靠 , 确保了运输的安全可靠 , 因此 , 全气控互锁平衡风门研制与应用取得了良好的安全及经济效益 , 其具有如下优点 :

1) 压力平衡风门开启力小 , 且开启力与风压大小、方向无关 , 风门关闭速度可调 , 平衡、安全、可靠、不易伤人。

1—闭锁气缸 ; 2—“通行”、“闭锁”显示动作装置 ;

3—解锁阀 ; 4、5、22—机械行程阀 ; 6—执行气缸 ;

7、8、9—校动阀 ; 10、13—或门元件 ;

11、21—双气控二位五通换向阀 ; 12—逻辑三门元件 ;

14—无气压自动切换阀 ; 15—门位行程阀 ;

16、17—控制按钮阀 ; 18—复位、故障相互关闭控制阀 ;

19、20—摆动气缸 90°; 23—气源处理器 ; 24—快速排气阀图 3　气动逻辑原理示意图

2)当一道风门打开 , 另一道风门可靠闭锁 , 告知行人 , 本风门 <闭锁 > , 当打开的风门关闭后 , 另一道风门解除风门闭锁 , 转换显示 <通行 >。

3)气控互锁装置确保了故障或人为造成风门未关 , 设有解锁 , 复位 , 相互关闭功能 , 具有可靠闭锁功能 , 保障了通风系统稳定受控。

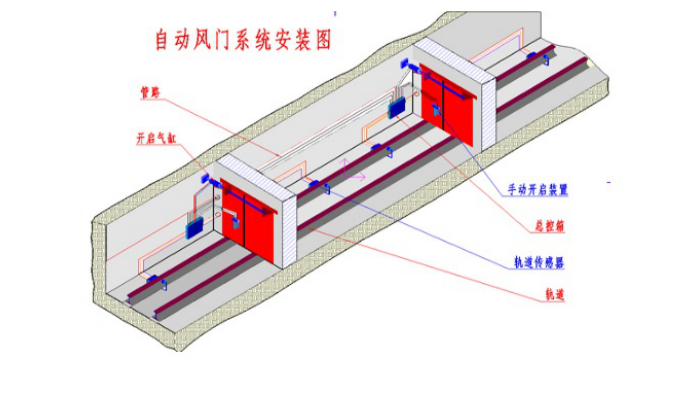

4)气控互锁装置 , 开启气缸装置与风门不连接 , 手动、气动互不干扰 , 使用各种旧式风门和任何复杂场合 , 在压风状态下 , 正常手动操作。

5)气控互锁装置安装使用方便 , 由气动元件组成 , 不存在电控装置中的电气失爆问题 , 维修量大大减少 , 安全性能大大提高。

6)风门自动化程度高 , 采用按钮式开关操作 , 机车司机开启按钮后自动开启及关闭 , 操作简单 , 大大提高了运输效率 , 可避免自动控制中机车撞坏风门事故的发生 , 确保了运输安全。

7)结构紧凑 , 外形美观 , 功能可靠 , 故障率低 ; 投资少 , 安全简单 , 维护方便。
