本实用新型涉及一种矿井风门，具体为一种防突风门。

背景技术：

矿井下原来使用的防突风门主要采用红砖、水泥构筑，砖墙结构防突风门构筑、拆建工程量大，施工时间长；除防突风门框架与门扇能重复利用外，其它构筑材料均属于不可重复再利用，且墙垛拆除后，废弃砖石等不能及时上井，造成井下质量标准化不达标。在现有技术中，关于风门的研究有很多。尤其是201320250646.6 一种防突风门，200920223222.4 新型自动控风防逆流防突风门。

申请号为201510314633.4还公开了一种 正反向防突风门卡皮带防逆流装置，应用于风门上，对于运输皮带处的可以起到明显的效果。

技术实现要素：

本实用新型为了解决现有存在风门的施工效率低，成本高等问题，提供了一种防突风门。

本实用新型的技术方案是，一种防突风门，包括由左边框、右边框、上边框、底边框以及中框组成的风门框，风门框上设有风筒防逆流装置、调节风窗、穿瓦斯管路孔、风水管路穿墙孔，防逆流调节风窗、行人风门、皮带孔；中框和上边框之间处设有风筒防逆流装置、调节风窗、穿瓦斯管路孔，分别位于左、中、右位置；中框下方设有风水管路穿墙孔，防逆流调节风窗、行人风门，在底边框上方和防逆流调节风窗之间设置皮带孔。所述的风门框上为钢架结构，所述的风门框上覆盖铁板。

本实用新型所述的风门，将原来采用的红砖、水泥结构改造为由钢架结构构成框架，框架空隙处用5mm厚的钢板覆盖，风门由上部设有风筒防逆流装置、行人风门、防逆流控风调节口、卡皮带装置等几部分组成，靠煤帮侧均留有穿瓦斯管路、风水管路孔，卡皮带装置可以根据皮带架安设位置左右灵活控制，并用螺丝装置固牢；根据工作面风筒布设位置，风筒防逆流调节装置同样也可以左右灵活控制，并用螺丝装置固牢；防逆流调节口留有插槽，根据工作面风量大小需求情况，同样能起到控制风量的作用。风门的所有的构造部件均可以重复利用。

本发明结构设计合理，达到了风门的效果，而且节约了成本，提高了经济效益。

附图说明

图1为本实用新型的结构示意图；

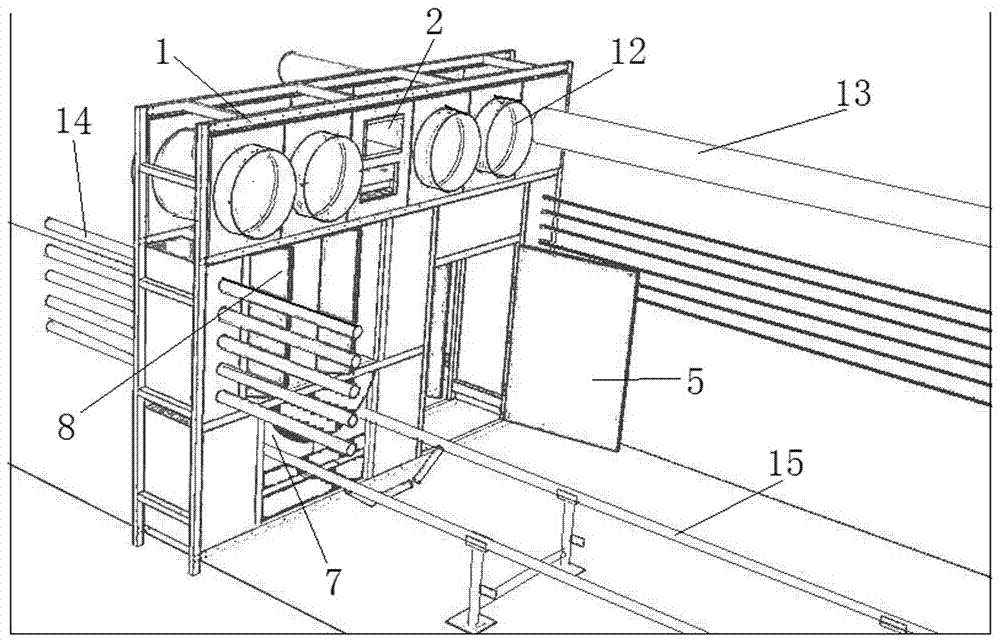

图2为本实用新型的使用状态图；

图中：1-上边框、2-调节风窗、3-穿瓦斯管路孔、4-右边框、5-行人风门、6-底边框、7-皮带孔、8-防逆流调节风窗、9-风水管路穿墙孔、10-左边框、11-中框、12-风筒防逆流装置、13-瓦斯管、14-风水管路、15-输送机。

具体实施方式

如图1所示意，一种防突风门，包括由左边框10、右边框4、上边框1、底边框6以及中框11组成的风门框，风门框上设有风筒防逆流装置12、调节风窗2、穿瓦斯管路孔3、风水管路穿墙孔9，防逆流调节风窗8、行人风门5、皮带孔7，中框11和上边框1之间处左侧设有风筒防逆流装置12、中部设有调节风窗8、右侧设有穿瓦斯管路孔3；中框11下方设有风水管路穿墙孔9，防逆流调节风窗8、行人风门5，在底边框6上方和防逆流调节风窗8之间设置皮带孔7。

所述的皮带孔7内设置卡皮带防逆流装置。

所述的风门框为钢架结构，所述的风门框上覆盖铁板。除了穿孔的部位，全部为封闭式的铁皮覆盖，这样起到全密封的效果。

如图2所示意，将本防突风门放置于巷道内，通过打地锚、帮锚、顶锚加固，防突风门前后两侧顶部、两帮、底部两边也有孔，可以打对穿加固铆互相拉紧，并增加了防突风门的使用过程中稳定性。安装好风门后，瓦斯管13从穿瓦斯管路孔3中穿过，通风、通水的风水管路14从风水管路穿墙孔9中穿过，输送机15从皮带孔7内穿过，为了防止输送机15中漏风，可以使用如专利申请号为201510314633.4记载的正反向防突风门卡皮带防逆流装置，既能保证煤炭输送，又防止风流。
