对照矿井采掘工程平面图、矿井安全监控系统图，参考生产调度记录查看以下5个方面：

    (1)查看安全监控系统图是否根据采掘变化情况及时更新填绘修改（回采工作面转移后或新开工掘进工作面后，都应当及时填绘矿井安全监控系统图和断电系统图）。

    (2)查看安全监控系统图上是否注明各种传感器、声光报警器、断电控制器、分站、电源、中心站等设备的安设位置、接线位置。

    (3)查看安全监控系统图上是否注明各种传感器的报警值、断电值、断电范围、复电值等数值。

    (4)查看安全监控系统图上是否注明传输电缆和供电电缆的型号及连接方式。

    (5)查看安全监控系统图上被控开关是否注明被控开关型号、开关断电节点和编号、接线方式等。

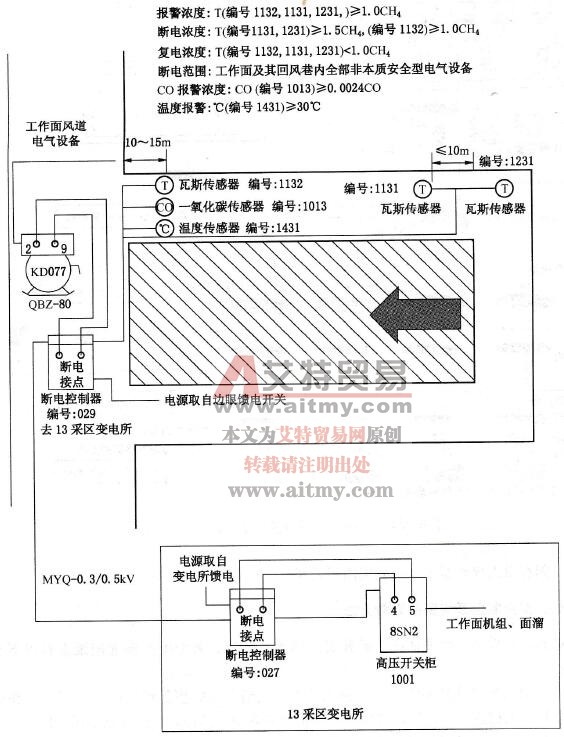

    回采面安全监控设备布置图及断电控制如图4-39所示。

    断电范围：回采工作面及其回风巷内全部非本质安全型电气设备

    图4-39    回采面安全监控设备布置图及断电控制图
