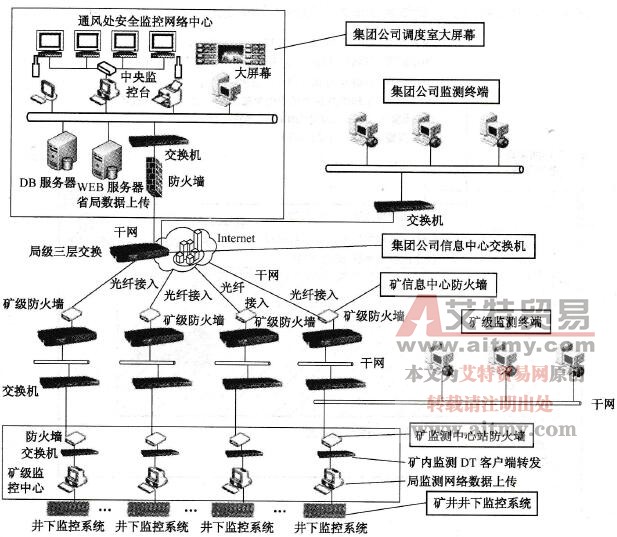

(1)查阅矿井或集团公司安全监控系统联网网络结构图如图4-38所示。

    (2)根据网络结构图，查看网络设备安装情况，是否有上传路由器、数据交换机和防火墙等设备。

    (3)通过计算机终端查看安全监测系统联网运行情况。

    (4)到矿井的上一级管理部门查看联网情况，矿井安全监控的信息能否及时传输到上一级管理部门（乡镇煤矿和县级管理的地方国有煤矿至少联网到县级煤炭管理部门或煤矿安全监管部门、地市政府管理的煤矿至少联网到地市级煤炭管理部门或煤矿安全监管部门、国有重点煤矿至少联网到集团子公司）。

    图4-38    某集团公司安全监控系统联网网络结构图
