矿用皮带过风门防逆风装置的制作方法

背景技术：

煤矿巷道掘进时一般采用胶带输送机或刮板机进行原煤运输，但实际生产过程中，会出现既要通过运输设施，又要设置巷道风门的情况。风门的主要功能是隔断风流，为矿井风流按需分配创造条件，同时，又为行人和运输提供方便。

多数矿井下的采煤掘进工作面都已铺设了皮带机，大大提高了矿井的运输能力，但是皮带需要穿过风门，由于皮带的不断运转，造成风门严重漏风，降低风门质量。刮板输送机与带式输送机相比具有穿过风门时断面小容易密封的优势；因此进行设置溜子过风门装置，因此形成了皮带运输+溜子过风门+皮带运输的现状，增加了运输设施及机电岗位人员，不便于安全管理。

技术实现要素：

本实用新型的目的是提供一种矿用皮带过风门防逆风装置，以提高风门密封性，解决漏风量大的技术问题。

为实现上述目的，本实用新型矿用皮带过风门防逆风装置采用如下技术方案：矿用皮带过风门防逆风装置，包括箱体，箱体的前后两侧板上分别开设有前风口、后风口，前风口上设有前挡风装置，前挡风装置包括由皮带制成的挡风帘、第一前挡风板、第二前挡风板，挡风帘上端固定在箱体上，挡风帘下部与输送机皮带的上带面弧度适配，第一前挡风板、第二前挡风板在上下方向上形成供输送机皮带的下带面通过的前下皮带空间，后风口上设有后挡风装置，后挡风装置包括挡煤板、第一后挡风板、第二后挡风板，第一后挡风板、第二后挡风板由皮带制成，第一后挡风板、第二后挡风板上下布置且两者之间形成供输送机皮带的下带面通过的空间，挡煤板上端铰接在箱体的后侧板上且挡煤板向箱体内打开，所述矿用皮带过风门防逆风装置还包括压带装置，压带装置包括直托辊，直托辊位于输送机皮带下带面的上侧以压下带面。

进一步地，所述箱体通过锚杆固定在风墙上。

进一步地，所述挡煤板下端呈弧状。

进一步地，所述挡煤板位于箱体内侧，挡煤板的左右两端设有挡边。

进一步地，所述挡风帘包括左右并列设置的若干个条状皮条。

进一步地，所述箱体后侧板上还装有防突挡板，在发生突出时，防突挡板落下以阻挡有害气体通过。

本实用新型的有益效果：本实用新型矿用皮带过风门防逆风装置设置有前挡风装置、后挡风装置，前挡风装置包括挡风帘、第一前挡风板、第二前挡风板，后挡风装置包括挡煤板、第一后挡风板、第二后挡风板；第一前挡风板与第二前挡风板及第一后挡风板与第二后挡风板在上下方向上形成供输送机皮带的下带面通过的前、后下皮带空间，并进一步设置有压带装置，直托辊对输送机皮带的下带面下压，使得下带面平直通过下皮带空间，前、后下皮带空间的间隙可设计的仅供下带面通过，减小间隙，从而减少漏风量；挡风板采用旧皮带制成，节约成本，也可减少输送机皮带的磨损。在箱体后侧板上设置有可翻转的挡煤板，以及挡风帘下部与输送机皮带的上带面弧度适配，在保证正常运输的情况下，阻止漏风。

附图说明

图1是本实用新型矿用皮带过风门防逆风装置的前视图；

图2是本实用新型矿用皮带过风门防逆风装置的后视图；

图3是本实用新型矿用皮带过风门防逆风装置中的挡煤板的结构示意图；

图4是本实用新型矿用皮带过风门防逆风装置的侧面示意图(直托辊与皮带下带面配合使用示意图)。

图中各标记对应的名称：1、防突挡板，2、前侧板，3、挡风帘，4、第一前挡风板，5、前下皮带空间，6、第二前挡风板，7、后侧板，8、后下皮带空间，9、挡煤板，10、直托辊，11、下带面。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本实用新型保护的范围。

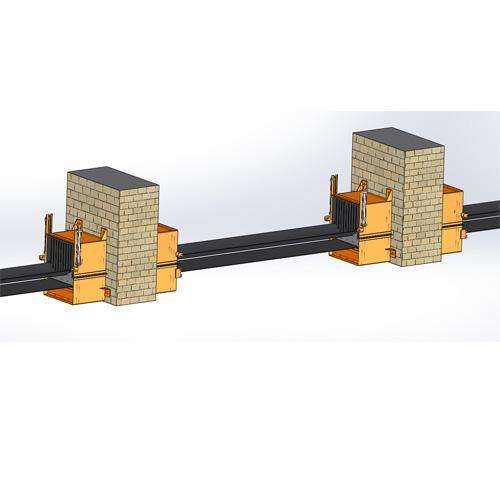

本实用新型矿用皮带过风门防逆风装置的实施例：如图1-图4所示，矿用皮带过风门防逆风装置包括箱体，箱体有四个，两两一套配合使用，安装在风墙的两侧。箱体通过锚杆固定在风墙上。箱体由钢板拼装而成。箱体的前后两侧板上分别开设有前风口、后风口，前侧板2前风口处设有前挡风装置，前挡风装置包括由皮带制成的挡风帘3、第一前挡风板4、第二前挡风板6。采用旧皮带，按一定尺寸裁剪制成，节约制造成本。挡风帘3上端固定在箱体上，挡风帘3下部与输送机皮带的上带面弧度适配。挡风帘3包括左右并列设置的若干个条状皮条。输送机皮带的上带面从挡风帘3下侧的空间通过。第一前挡风板、第二前挡风板在上下方向上间隔布置，利用扁铁将其固定在箱体上，且两者之间形成供输送机皮带的下带面通过的前下皮带空间5。

后侧板7上于后风口处设有后挡风装置，后挡风装置包括挡煤板9、第一后挡风板、第二后挡风板，第一后挡风板、第二后挡风板也是由皮带制成。第一后挡风板、第二后挡风板上下布置且两者之间形成供输送机皮带的下带面通过的空间，记为后下皮带空间8。挡煤板9位于箱体内侧，挡煤板9上端铰接在箱体的后侧板上且挡煤板向箱体内打开。挡煤板9下端呈弧状，以与输送机皮带的上带面截面形状适配。挡煤板9的左右两端设有挡边，使得挡煤板只能向内翻转。

矿用皮带过风门防逆风装置还包括压带装置，压带装置包括直托辊10，直托辊10位于输送机皮带的下带面11的上侧以压下带面。直托辊可以通过支撑板固定在箱体上，也可单独设置一个支撑架。通过设置直托辊，使得皮带的下带面可以平直地通过下皮带空间，减小磨损，这样也可以将皮带空间设计尺寸小些，进一步减少漏风量。

箱体后侧板上还装有防突挡板1，在发生突出时，防突挡板1落下以阻挡有害气体通过。当工作面发生瓦斯灾害时，能够起到隔绝的作用，防止灾害范围扩大。防突挡板1下端呈弧状，与输送机皮带的上带面形状适配，在正常情况下，防突挡板1位于靠上位置，不影响皮带输送机的正常运输。可在后侧板上设置导向翻边，对防突挡板在前后方向上限位，防突挡板在不使用的时候，通过螺栓等将防突挡板固定。
