刮板输送机过风门防逆流装置的制作方法本实用新型涉及煤矿井下风门技术领域，具体涉及一种刮板输送机过风门防逆流装置。

背景技术：

目前在煤矿井下掘进巷道掘进头的后方普遍设置一道风门。在煤矿下发生煤与瓦斯突出事件后，需要关闭风门周围的孔洞使得瓦斯不至于扩散到其他地方，防止瓦斯逆流造危害煤矿工人生命安全和降低二次灾害的发生。目前在掘进巷道中，需要铺设刮板输送机转移煤矸石。在刮板输送机通过风门时，风门上方会形成较大的空隙作为运输通道，在煤矿下发生煤与瓦斯突出事件后，必须封闭刮板输送机上方的运输通道空隙，以防止瓦斯逆流和扩散。在现有公开的技术中，刮板输送机过风门防瓦斯逆流装置主要是利用掘进头发生瓦斯及煤尘事故时产生的冲击波，在大量冲击波的作用下，带动风门防逆流装置的关闭。由于在发生瓦斯及煤尘事故产生大量冲击波前，已有部分瓦斯通过刮板输送机上方的运输通道空隙扩散，实际造成密闭风门不及时，严重威胁煤矿井下工人的生命安全和身体健康。

技术实现要素：

为解决上述技术问题，本实用新型提供了一种刮板输送机过风门防逆流装置，该装置能及时根据掘进巷道掘进头部的瓦斯浓度变化，实现封闭刮板输送机上方的运输通道空隙，减少瓦斯的扩散，充分保障了煤矿井下工人的生命安全和身体健康。

本实用新型的一种刮板输送机过风门防逆流装置通过下述技术方案来实现：

一种刮板输送机过风门防逆流装置，包括风门、刮板输送机、轨道槽和密闭板，在刮板输送机过风门处设运输通道。轨道槽位于刮板输送机上方的风门的表面，并垂直于刮板输送机的上表面。密闭板位于轨道槽之间，并可沿轨道槽上下运动。刮板输送机过风门防逆流装置还包括电动液压推杆、瓦斯电闭锁装置和电源，电动液压推杆的一端通过连接件固定在风门的表面，另一端与密闭板的上端中部连接。瓦斯电闭锁装置分别与电源和电动液压推杆连接。

进一步地，上述电动液压推杆包括电机、推杆和控制装置等部件。

进一步地，上述瓦斯电闭锁装置包括断电器、主机和位于巷道掘进头部的瓦斯传感器；主机内设有单片机控制芯片；瓦斯传感器的输出端与单片机控制芯片的输入端连接；断电器的输入端与单片机控制芯片的输出端连接。通过瓦斯传感器检测到巷道掘进头部的瓦斯浓度数据，并输入至主机中，经过单片机控制芯片处理后，对断电器进行控制。当瓦斯浓度没有超过设定的瓦斯浓度值时，单片机控制芯片控制断电器，使电动液压推杆和密闭板保持为向上打开状态，从而运输通道打开。当瓦斯浓度超过设定的瓦斯浓度值时，单片机控制芯片控制断电器，使电动液压推杆和密闭板变换为向下闭合状态，从而运输通道闭合。

进一步地，上述密闭板的宽度和高度分别大于运输通道的宽度和高度。密闭板可以完全覆盖运输通道，防止在瓦斯浓度超限时，密闭板没有完全堵住运输通道。

进一步地，上述轨道槽的内表面设有密封层；密封层的材质为橡胶。密封层可以完全闭合密闭板与运输通道之间的间隙。

进一步地，上述密闭板下端两顶角处分别设有缺口。在密闭板下端两顶角处设缺口是为了与刮板输送机的横截面相匹配。

进一步地，上述密闭板的上端中部固定一个螺母，电动液压推杆的推杆顶部设有与螺母螺纹配合连接的螺栓，可实现电动液压推杆与密闭板之间可拆卸。

本实用新型提供的一种刮板输送机过风门防逆流装置，能及时根据掘进巷道掘进头部的瓦斯浓度变化，实现封闭刮板输送机上方的运输通道空隙，减少瓦斯的扩散，充分保障了煤矿井下工人的生命安全和身体健康。

附图说明

附图1是本实用新型的一种刮板输送机过风门防逆流装置的主视结构示意图；

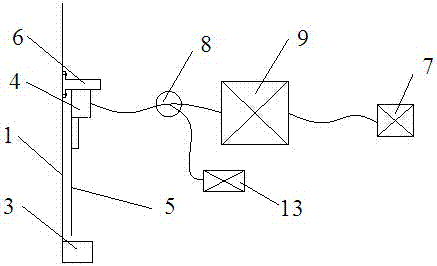

附图2是本实用新型的一种刮板输送机过风门防逆流装置的侧视结构示意图；

图中：1-风门，2-轨道槽，3-刮板输送机，4-电动液压推杆，5-密闭板，6-连接件，7-瓦斯传感器，8-断电器，9-主机，10-运输通道，11-通风管，12-行人通道；13-电源。

具体实施方式

下面结合附图和具体实施例对本实用新型作更进一步的说明，以便本领域内的技术人员了解本实用新型。

如图1、图2所示，一种刮板输送机过风门防逆流装置，包括风门1、刮板输送机3、轨道槽2和密闭板5，在刮板输送机3过风门1处设运输通道10。轨道槽2位于刮板输送机3上方的风门1的表面，并垂直于刮板输送机3的上表面。密闭板5位于轨道槽2之间，并可沿轨道槽2上下运动。刮板输送机过风门防逆流装置还包括电动液压推杆4、瓦斯电闭锁装置和电源13，电动液压推杆4的一端通过连接件6固定在风门1的表面，另一端与密闭板5的上端中部连接。瓦斯电闭锁装置分别与电源13和电动液压推杆4连接。

电动液压推杆4包括电机、推杆和控制装置等部件。瓦斯电闭锁装置包括断电器8、主机9和位于巷道掘进头部的瓦斯传感器7；主机9内设有单片机控制芯片；瓦斯传感器7的输出端与单片机控制芯片的输入端连接；断电器8的输入端与单片机控制芯片的输出端连接。通过瓦斯传感器7检测到巷道掘进头部的瓦斯浓度数据，并输入至主机9中，经过单片机控制芯片处理后，对断电器8进行控制。当瓦斯浓度没有超过设定的瓦斯浓度值时，单片机控制芯片控制断电器8，使电动液压推杆4和密闭板5保持为提升状态，从而运输通道10为打开状态。当瓦斯浓度超过设定的瓦斯浓度值时，单片机控制芯片控制断电器8，使电动液压推杆4和密闭板5变换为向下闭合状态，从而运输通道10为闭合状态。

密闭板5的宽度和高度分别大于运输通道10的宽度和高度。

轨道槽2的内表面设有密封层；密封层的材质为橡胶。

密闭板5下端两顶角处分别设有缺口。密闭板5的上端中部固定一个螺母，电动液压推杆4的推杆顶部设有与螺母螺纹配合连接的螺栓。

以上实施方式仅用以说明本实用新型而并非限制本实用新型所描述的技术方案；因此尽管本说明书参照上述的各个实施方式对本实用新型已进行了详细的说明，但是本领域的普通技术人员应当理解，仍然可以对本实用新型进行修改或者等同替换；而一切不脱离本实用新型的精神和范围的技术方案及其改进，其均应涵盖在本实用新型的权利要求范围当中。
