平衡式自动控制风门的组成和原理风门作为矿井主要的通风设施，一般安设在进回风之间的联巷中，起到隔绝风流同时行人通车的作用；自动风门主要构筑在通车行人较频繁的主要大巷上，实现井下通车风门的自动化卩]。本文首先从门体结构、控制系统和信号检测3个方面对平衡式自动风门的工作原理进行阐述，接着介绍了自动风门在石圪台煤矿的应用，最后介绍自动风门应用过程中的改进，旨在为煤矿技术人员在自动风门设计与应用方面提供参考。
平衡式自动控制风门门体结构

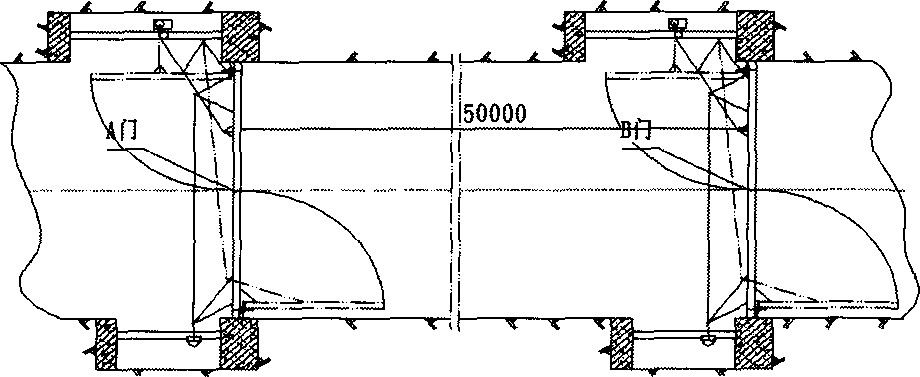

平衡式自动控制风门系统组成如图1所示，由两道门、电控装置、检测装置、传感装置、PLC控制系统等组成罔。

图1平衡式自动控制风门系统组成图
两扇风门通过连杆I、连杆Il由连杆连接起来，形成四连杆反风门系统。当其中一扇风门受到一定的拉力作用时，通过四连杆机构作用，可使两扇风门异向同时开启，靠配重装置的重力作用使风门自动关闭。每道门如图2所示，由两扇门体、上下横梁、左右门框、牵引滑轮、电液推杆、连杆、牵引钢丝绳、配重装置等组成。
风门门体采用钢结构，具有足够的强度，其中一扇门上设有行人风门，门扇周边采用橡胶带密封，以减少风门漏风量。
