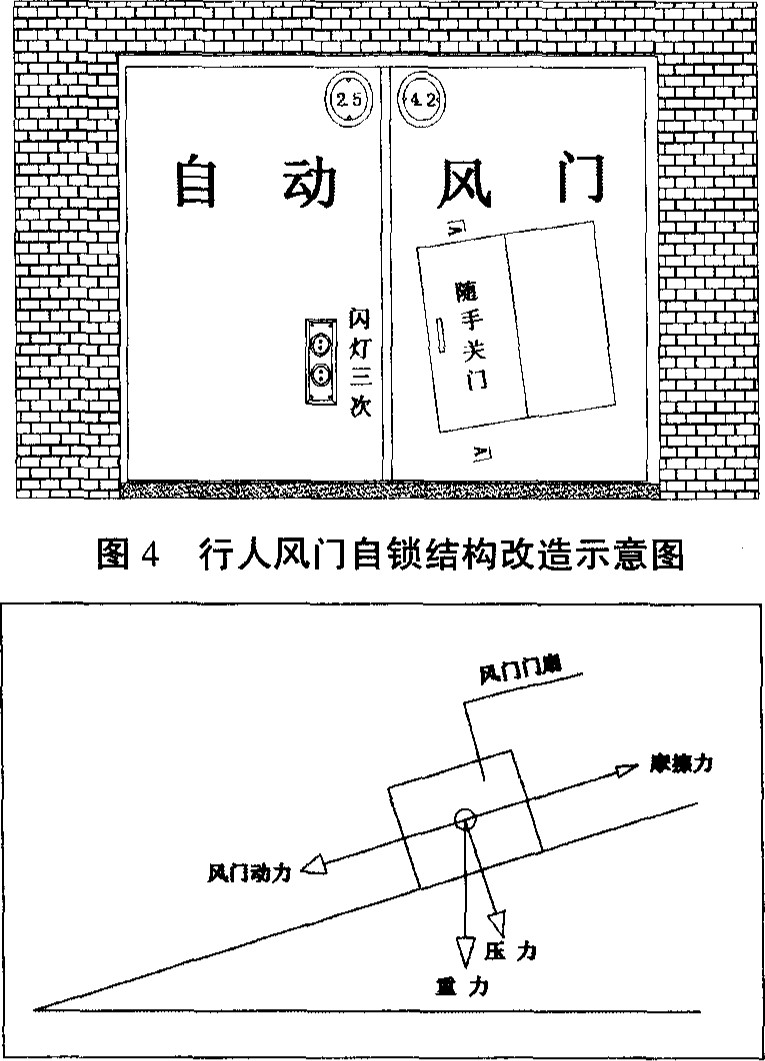

矿用自动风门行人风门的自锁功能自动风门在应用过程中，出现了行人风门未及时关闭导致的漏风情况。基于此石圪台煤矿对自动风门门体结构进行了改造，没计出行人风门自锁结构。如图4所示，将原有行人风门门框制作成有10。至巧。斜度，将门扇安装在两组能卡人门槽的轴承。利用斜面力学原理实现了行人风门的自锁功能，力学原
· 132 ·
理示意图见图5。通过改造实现了自动风门行人风门的自锁功能，从而避免了行人风门非正常开启造成的矿井漏风，提高了自动风门隔断风流的可靠性O

图5 自锁结构改造力学原理示意图
