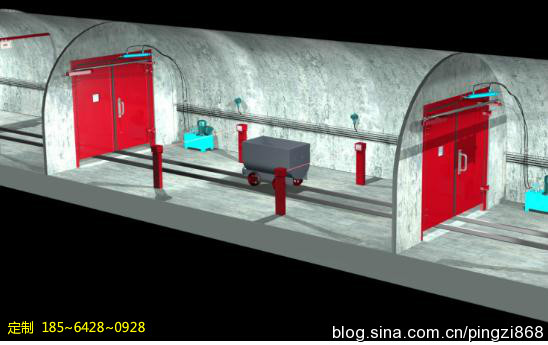

光控自动风门(矿用光控全自动无压风门)工作流程水平主回风巷,共有三道通车门。都延时7s自动进入关门过程实现了光控自动化,对其中两道进行了电气闭锁保证它们不能同时打开。光控自动通车门由光控部分、电控部分、传动部分、保护联锁部分组成



1光控部分

由接收头、控制板构成。接收头内有一只高灵敏度二极管。当它接收到矿灯的照射后,光敏二极管导通,给电压比较器一个电压信号。经电压比较器比较后使延时电路工作输出一个高电电路使驱动电路能够维持10s钟自动复位。驱动电源与电机接通,与开门不同的电源线的相与相被

电路使电控部分的中间继电器动作

2工作过程

电控部分由两交流接触器、三个中间继电器两个行程开关、两个过卷保护开关、一个主变压器个辅助变压器以及风门联锁开关组成

3开门过程

在开门过程中,J断开,线圈关闭,开关GT断开,即关门的接触器线图得不到电不能吸合。同时由于Jx的吸合辅助联锁触点J断开,实现主接触器的电器联锁,风门被打开时,关门开关闭合

同时打开的联锁控部分发出信号后J线圈得电触点J闭2,4过卷保护合,继电器J得电触点J闭合,主继电J得电,主 当开门停止,行程开关失效发生过卷时,过卷开触点J闭合,将127V主电源与电机接通,风门拉关动作,切断开门接触器线圈主回路保证风门不被光控自动风门(矿用光控全自动无压风门)工作流程
