无压平衡风门门体结构及安装要求

(1)门体主要由门框、门扇、联杆、油丝绳及配重等部分组成如图 2 所示。门框用工字钢焊接 ,门扇用角铁、铁板制作 ,下坎用角铁带螺丝镶皮带 ,联杆及撞杆采用42 钻杆制作 ,能保证强度。

(2)要求风门铅直平整 ,不扭曲、关闭严密。

(3)密封严密、开启灵活。

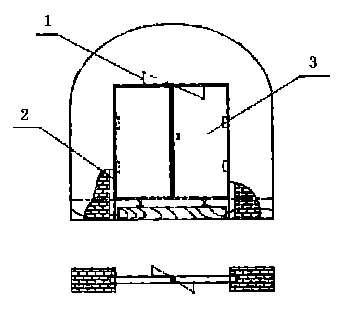

图 2 　风门门体结构

1 拉杆　 门框　 门扇

4　无压平衡风门主要特点

(1)开启力小 ,开启力与风门前后压差关系较小。

(2)双向隔风 ,漏风量小、不需再设反向风门。

(3)关闭平稳 ,安全可靠。

(4)风门开启角度≥90°。

(5)风门尺寸缩小 ,比以往的自动通车门省两根拉杆(现一侧一根) ,省两个山尖 ,省两个底座。

(6)风门自动靠配重 ,而且联锁装置也简单化。

(7)拉杆的重量减轻。
