新型的手动无压风门结构示意图无压风门采用压力平衡原理 ,每道风门为双扇钢制门框 ,异向同步开闭 ,运用联杆平衡机构把作用在风门上的压力转化为一种内力 ,将其平衡掉 ,保证了风门打开时省力灵便。在门框横梁上的风门开启方向的异侧焊接挡板 ,确保风流反向时风门不被吹开。同时 ,通过配重块产生的牵引力实现风门的自动关闭。

1. 2 　门体结构

门体主要由门框、门扇、平衡机构、防止反风挡板及配重等部分组成(见图 1) 。门框用钢材焊接 ,门扇用钢材制作 ,门扇与联杆连接调节配重 , 保证了风门的可靠关闭。

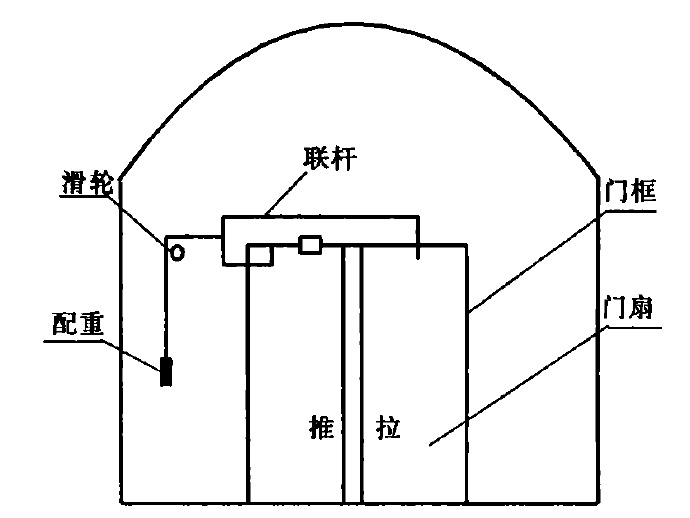

                                                                                                                                                                                                                                  图 1 　无压风门结构示意图

1. 3 　主要特点

(1)开启力小 ( ≤150 N) ,开启力与风门前后压差关系较小 ;

(2)双向隔风 ,漏风量小 ,配置反向风门挡板 , 不需再设反向风门 ;

(3)关闭平稳 ,安全可靠 ;

(4)防腐、防潮、阻燃、强度大、不易变形 ;

(5)风门开启角度≥90°。
