矿用防爆门矿井防爆轰波风门构造及原理矿井实施放炮作业中，巨大的冲击波对四周的通风设施产生极大的破坏作用，尤其岩巷掘进作业，炸药的特殊性和大药量的剧烈爆破，破坏力巨大，一旦通风设施破坏，造成通风系统紊乱，给“一通三防”及安全管理带来隐患，甚至酿成不可想象的后果。既要保证爆破工作正常进行，又要确保通风设施不受和少受影响，一直是通防管理寻求解决的难题。研制一种抗冲击波通风设施，就成了解决这一难题的关键。为此，在经过多年对各矿井通风设施了解、认识、研究的基础上，研制建造了适合钱家营矿业公司的防爆轰波风门。

\

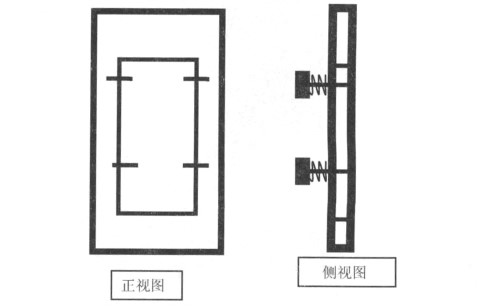

                                 图 1 无爆轰波时风门状态

矿用防爆门构造及原理

防爆轰波风门是以主风门为母体，在主风门上开有能活动的窗口即子风门，根据通风设施与放炮地点的距离及爆轰波的大小，决定子风门大小。母体风门上安装固定跑道，子风门能在跑道上前后移动。跑道是 U 型的铁构件构成，U 型铁构件一端固定在母体风门上，用螺丝在风门前后固定，风门前面确保母风门和子体风门在一个平面上，且 U 型构件是固定的，不能转动和活动。U 型铁构件一端穿过子体风门，穿过子体风门的位置应加装大于 U 型铁构件直径 3mm 的套管，确保套管的漏风量最小化，且保证子风门在 U 型跑道上前后运动自如。U 型构件在子风门的一端，其长 度 大 于 母 体 风 门 和 子 体 风 门 厚 度 总 和 50mm，在子体风门后侧紧贴子体风门跑道上安装有弹簧，且弹簧用固定堵头固定。在爆轰波作用下，弹 簧 受 力 后，最 大 压 缩 长 度 不 能 大 于

22 30mm。平时弹簧最大量伸张着，子体风门不前后晃动，确保风门的严密性，减少漏风量。

矿用防爆门工作原理及功能

平常无爆轰波冲击时，子风门不受力关闭严合，母体风门和子体风门成一平面状态( 见图 1) 。当爆轰波作用时，在爆轰波冲击力作用下，弹簧压缩变形，使子体风门向后沿跑道移动，当子体风门和母体风门移动的相对之间有一定距离时，爆轰波通过母体和子体风门之间的缝隙向后释放，从而消除爆轰波对母体风门的冲击，避免风门受到冲击后损坏( 见图 2) 。当爆轰波消失时时，在弹簧的作用力下，活动的子风门恢复到初始状态。
