电动风门(全自动风门)在矿井风门系统中应用电动风门的功能是利用 QC83 - 80N 可逆磁力起动器的可逆性 ,来控制风门起闭绞车电机的正反转 ,从而 ,使绞车缠绳或放绳 ,再通过传动滑轮组来打开或关闭风门 ;其结构简单、操作方便、开关灵活、开闭安全、省时省力、生产效率高。

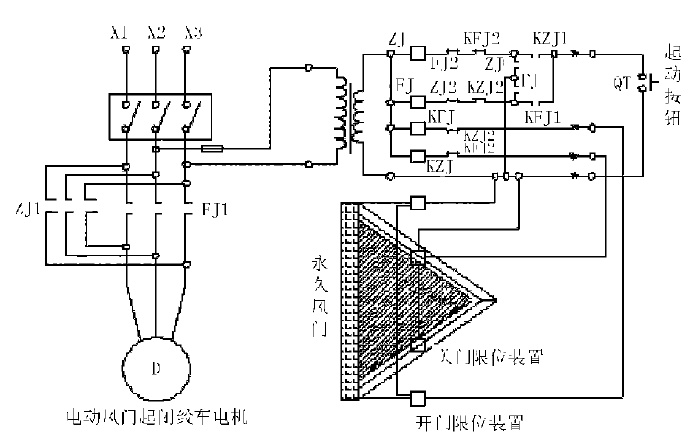

图 2 　电动风门电气原理图

电动风门的电气原理
QC83 - 80N 可逆磁力起动器具有使电机正转或Fig. 1 　Electrically operated air throttle block diagram 风门处于关闭状态时 ,继电器 KZJ 通过常闭接点 KFJ2 和关门限位装置接通电源 ,KZJ 吸合。其常开接点 KZJ1 闭合 ,常闭接点 KZJ2 断开使继电器KFJ 不能吸合。起动按钮未按下前 ,继电器 ZJ2、FJ 、KFJ 均处于释放状态 ,风门不动作。当需要打开风门时 ,将起动按钮按下 ,继电器 ZJ 通过继电器 FJ 的常闭接点、继电器 KFJ 的常闭接点和继电器 KZJ 常开接点(KZJ 处于吸合状态) 接通电源 ,继电器 ZJ 吸合 ,其常开接点闭合使继电器 ZJ 自保 ,常闭接点断开使 FJ 不能吸合 ;ZJ1 接通 ,风门起闭绞车接通正向电源 ,绞车正向缠绳 ,风门渐渐打开 ,继电器 KZJ 失电释放。当风门触及到开门限位装置时 ,继电器 KFJ 通过继电器 KZJ 的常闭接点和开门限位装置接通电源吸合 ,KFJ2 断开 ,使继电器 ZJ 失电释放 ,ZJ3、 ZJ1 断开 ,绞车电机失电停止转动 ,风门处于打开状态。电动风门(全自动风门)在矿井风门系统中应用

电动风门实际应用的效果和经验
该矿已将新副井原撞杆式风门改造成电动风门 ,使用了 3 a 多的时间 ,效果很好。
新副井是该矿主要的运人、运料入井的通道 ,新副井风门使用非常频繁。以前 ,采用的撞杆式风门经常被车辆撞坏 ,不但使运输车辆受阻 ,而且影响井下的通风系统。每年都要投入大量资金维护新副井风门 ,维修工作繁重。自从改用电动风门以后 ,风门与运输车辆不直接碰撞 ,风门基本没有损坏 ,大大减少了在风门维护上的资金投入 ,与撞杆式风门相比 , 每年可节约材料费约 1. 2 万元。电动风门开、关灵活 ,节省了开、关风门的时间 ,提高了新副井的运输效率。
电动风门的操作简单 ,操作人员只需通过起动按钮 ,便可灵活地控制风门的打开和关闭。控制按钮可以根据需要安设在任何位置 ,使用起来也比较安全。
电动风门组成部件较少 ,故障率低 ,维护起来也很容易 ,减少了风门维护的人员投入 ,电动风门的机械部分和电气部分结构简单 ,制作电动风门的经济投入较少 ;电动风门的原理简单 ,技术要求不高 ,较容易实现。
电动风门的开、关灵活 ,节省时间 ,从而提高了生产效率。电动风门适用于井下各地点的永久风门。
