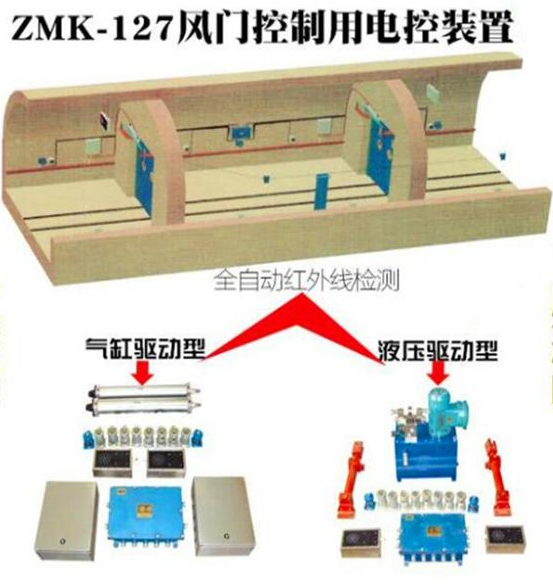

风门自动控制装置主要有可编程控制器、触摸屏以及信号传感器等器件组成。工作人员可通过触摸屏上的操作按钮来进行相应的操作，触摸屏将信号传送至可编程控制器，PLC接收到这些输人信号后，将它们存放在CPU的输人存储区，CPU根据预先编好的程序，对输人信号进行运算、处理，其结果存放在CPU的输出存储区，然后将这些处理结果通过输出模块输出数字量/模拟量信号，控制继电器的得电/失电或指示灯的开亮/熄灭，从而达到逻辑控制的目的。PLC用于逻辑控制时，其功能相当于多个无触点继电器的逻辑组合。

信号传感器采用的是霍尔传感器，霍尔传感器将感应到的风门的信号传送到可编程控制器的输人端．可编程控制装置是整个控制系统的核心部分。它对来自触摸屏的信号以及霍尔传感器的信号进行处理，对风门的各个状态进行不断的判断，从而对风门进行控制。在整个系统运行过程中，上位机队整个运行过程以及各个风门的状态进行监控，使系统更加安全可靠。

风门自动控制装置的功能

风门电控系统，可实现风门的手动和自动控制。在主控、安全方面，手动设有接触器和继电器互锁，自动有接触器互锁及PLC互锁，自动主要采用西门子公司的S7一200系列可编程控制器实现自动控制，并通过上位机对整个运行过程以及各个风门状态进行监控，使系统更加安全可靠。手动方式可通过操作台上的按钮来实现，并配备有风门状态显示板，达到了简单、方便、直观的目的。

风门自动控制装置应用效果

通过PLC全数字控制系统在我矿风门控制系统中的应用，满足了我矿正常通风要求，并且基本杜绝了机电事故，实践证明该套电控系统，性能优良，保护齐全，具有较强的自诊断能力，故障率小，控制精度高，操作简单，维护方便，大大提高了风门控制系统的安全可靠性能，保证通风系统正常运行。
