全气动矿用风门用自动控制装置

作者:helilong 时间:2020-08-31 16:10

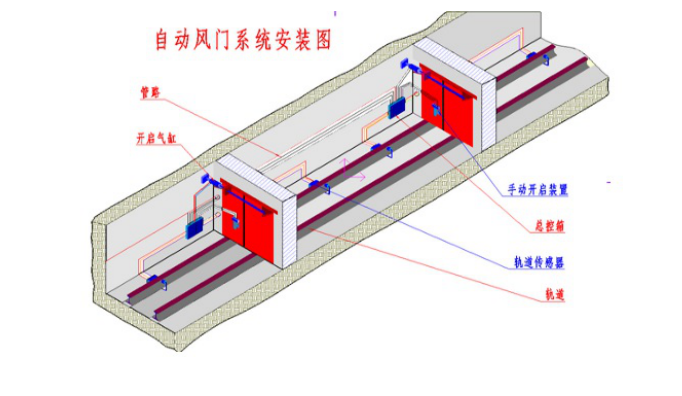

全气动矿用风门用自动控制装置,其中包括:A门控制箱和B门控制箱,A门控制箱连接有 A门声音报警箱、A门信号发生器、A门磁控阀、A门执行器,A门执行器连接在A门上,B门控制箱,B门控制箱连接有B门声音报警箱、B门信号发生器、B 门磁控阀、B门执行器,B门执行器连接在B门上,A 门控制箱和B门控制箱共同连接有气源处理箱和互锁控制箱,本实用新型的优点是:全气动安全性能好和自动控制度高。
全气动矿用风门用自动控制装置
全气动矿用风门用自动控制装置技术要求
一种全气动矿用风门用自动控制装置,其中包括:A门控制箱和B门控制箱,A门控制箱连接有A门声音报警箱、A门信号发生器、A门磁控阀、A门执行器,A门执行器连接在A门上,B门控制箱,B门控制箱连接有B门声音报警箱、B门信号发生器、B门磁控阀、B门执行器,B 门执行器连接在B门上,A门控制箱和B门控制箱共同连接有气源处理箱和互锁控制箱,其特点在于:所述的A门和B门的门框上分别安装有风门状态检测装置A门磁控阀和B门磁控阀,所述的A门和B门的门扇上分别安装有A门永磁体和B门永磁体与A门磁控阀和B门磁控阀对应,所述的A门磁控阀和B门磁控阀通过与之对应的A门永磁体和B门永磁体距离的离开和贴近从而输出A门和B门开门关门状态信号,所述的A门信号发生器安装在A门侧面,所述的B门信号发生器安装B门侧面,矿井内正常行人或车辆在行走过程中,触发A门信号发生器和B门信号发生器,A门信号发生器和B门信号发生器分别输出信号给A门控制箱和B门控制箱,A门控制箱和B门控制箱根据所给的信号和当前A门、B门的开关状态,准确的通过A门磁控阀、A 门执行器和B门磁控阀、B门执行器来控制A门、B门的开闭,同时A门控制箱或B门控制箱在开门或关门的同时将所给的信号传递到互锁控制箱,来控制A门和B门的互锁,即当A门打开时,B门信号发生器失去作用,当A门关闭后B门信号发生器才能正常输出气源信号给B门控制箱,从而实现两道风门之间的互锁,满足矿用规程要求:同一时间只能打开一道风门。
A门控制箱内和B门控制箱内分别安装有延时机构,且所述的延时机构时间可调,当正常行人或车辆通过风门后,A门控制箱内或B门控制箱内的延时机构会自动延时关闭风门,而无需行人或车辆司机下车操作关门。
A门控制箱和B门控制箱分别连接有A门声音报警箱、B门声音报警箱,A门声音报警箱、B门声音报警箱为气源喇叭,亦采用气源为动力实现报警,所述的A门磁控阀和B 门磁控阀通过与之对应的A门永磁体和B门永磁体距离的离开和贴近从而输出A门和B门开门关门状态信号,当A门或B门打开时,实现风门的声音报警输出。
 本装置在停气的状态下,A门执行器和B门执行器自动处于自动排气状态,A门和B 门能够通过手动自由开启和关闭。
所述气源处理箱中气源工作压力为0.3-0.8MPa。
全气动矿用风门用自动控制装置优点是:本装置与电控风门控制装置、电控气风门控制装置及电控液风门控制装置等相比,本发明采用压缩空气为动力源,无任何电接入,不采用电源而实现风门的自动控制,安全性能较高,自动化程度较高,节省了人力,同时可以实现两道风门互为闭锁,避免两道风门同时打开的情况,安全可靠。
