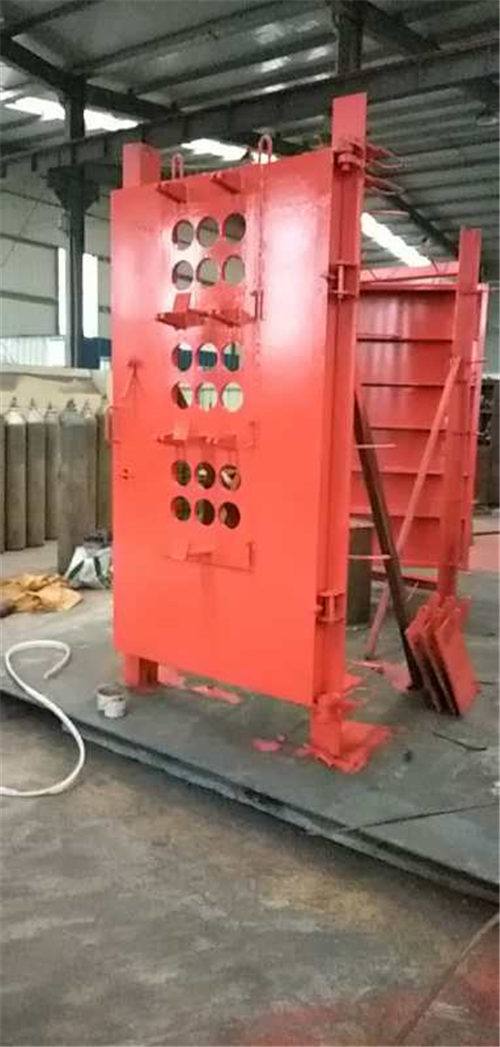

抗冲击波风门(矿用抗冲击波门)的制作方法
【技术领域】本实用新型涉及矿井设备技术领域，具体地说是一种抗冲击波风门。
【背景技术】
一般的，铁矿井下爆破作业时产生能量冲击波，传统风门无泄压装置，在冲击能量过大时致使风门严重变形直至损坏，导致通风系统不稳定，同时增加了风门维护工作，严重缩短风门使用寿命，增加矿井安全设施投入成本。

【发明内容】
[0003]本实用新型的技术任务是解决现有技术的不足，提供一种抗冲击波风门。
[0004]本实用新型的技术方案是按以下方式实现的，该抗冲击波风门，其结构包括门框、联动门扇、自由门扇，
[0005]联动门扇和自由门扇分别铰接在门框上，联动门扇和自由门扇采用双扇对开形式，
[0006]自由门扇上固定设置有大拐臂，大拐臂的末端通过转轴铰接有弹性连杆，
[0007]弹性连杆上开设有主体管腔，主体管腔的前端固定设置有紧箍套，紧箍套内穿接有一伸缩杆，伸缩杆的杆身和紧箍套滑动连接，伸缩杆的前段设置于主体管腔外界，伸缩杆的后段设置于主体管腔的内腔，
[0008]伸缩杆的前端探出主体管腔至主体管腔外界，并固定设置有铰接在小拐臂上，小拐臂固定设置在联动门扇上，
[0009]伸缩杆的前段上套接有前段外部压缩弹簧，前段外部压缩弹簧的前端顶接在伸缩杆的前段顶接固定环上，前段外部压缩弹簧的末端顶接在紧箍套上，
[0010]于主体管腔内的伸缩杆的后段上套接有后段内部压缩弹簧，后段内部压缩弹簧的前端顶接在紧箍套上，后段内部压缩弹簧的后端顶接在伸缩杆末端设置的调节螺母上，调节螺母旋拧在伸缩杆末端的螺纹段上，用于调节后段内部压缩弹簧的压缩力度；
[0011]联动门扇和自由门扇上分别设置有调节窗，
[0012]调节窗的窗框自上而下等距间隔的设置有水平的限位板，限位板的前端下沉后端上翘的固定设置在窗框上，限位板的前端设置有转动轴，转动轴上设置有调节叶片，调节叶片的中心与转动轴铰接，调节叶片相对转动轴翻转转动，
[0013]其中，相邻的两个调节叶片之中的上位调节叶片的下缘设置有密封翻缘，相邻的两个调节叶片之中的下位调节叶片的上缘设置有密封条，通过调节叶片的翻转转动来实现密封翻缘和密封条贴合密封或分离开放。
[0014]联动门扇和自由门扇上分别设置有可视窗。
[0015]联动门扇和自由门扇上分别设置有拉手。
[0016]联动门扇和自由门扇上的调节窗大小相同，位置左右相对称。
[0017]大拐臂的转轴上连接有配重装置，转轴上缠绕有绳索，绳索绕经滑轮，滑轮设置在大拐臂的滑轮架上，绳索的下垂端固定连接有配重块，配种块增加转轴的旋转阻尼。
[0018]弹性连杆设置于联动门扇和自由门扇的上缘的上方。
[0019]本实用新型与现有技术相比所产生的有益效果是:
[0020]该抗冲击波风门设有可拆卸式泄压调节窗，可实现巷道的风量调节及冲击能量的释放，在能量释放后可实现自动复位，满足风门对于漏风率的要求。该风门采用镀锌方管做骨架，外敷优质钢板，调节窗为全不锈钢材质，风门连杆为弹性连杆，连杆长度可调，在井下冲击波能力较小时，可通过弹性连杆，释放能量，此连杆同时又具有防夹人功能，(当风门开闭采用自动结构时，风门开闭完全依靠气缸，在人员未能完全进入风门的情况下，气缸动作关闭风门，极易造成人员被夹伤，此时采用弹性连杆可有效缓冲气缸对门扇的推力，可有效保护人员安全)。本风门可适应井下恶劣环境条件，具有防火、防潮、防水、防腐蚀功能，设备安装后，风门能满足反风要求，安装方便，动作灵活、安全可靠。
[0021]抗冲击波(自动)风门分为手动、自动两种。手动风门依靠人力实现风门的开启，通过配重装置实现风门自动关闭。自动风门在手动风门的基础上增加风门控制系统，控制系统全部采用气动元件，无需外接电源，通过设置在风门一侧的传感装置或按钮开关，可实现风门的开启、闭合，同时具有闭锁功能(一道风门开启另一道风门闭锁)能够有效防止风流短路。
[0022]抗冲击波无压风门的特点:
[0023](I)风门上装有自动泄压调节窗，对爆破产生的冲击波可有效的泄压。
[0024]( 2)连杆专门设计在中间增加弹簧能在冲击波来袭时靠弹簧的弹力使风门缓冲，达到泄压和保护行人(在自动状态下效果更明显)的作用。
[0025](3)抗冲击波风门既能手动操作，也可以动力操作，如再安装一套控制系统，可实现风门自动控制。
[0026](4)结构简单、坚固耐用、关闭平稳、安全可靠、可拆卸、易维护。
[0027]综上所述，该风门是根据铁矿爆破作业时实际情况专门设计的一种抗冲击波的风门，它打破了长期以来老式传统风门的结构形式，巧妙地把作用在风门上的冲击能量通过泄压结构将其冲击能量平衡掉，充分显示出该风门结构独特，使用简单，拆卸方便、安全可靠等优点，是目前大型地下金属非金属矿山风巷中所用风门的替代品。
[0028]该抗冲击波风门设计合理、结构简单、安全可靠、使用方便、易于维护，具有很好的推广使用价值。
【具体实施方式】
[0044]下面结合附图对本实用新型的抗冲击波风门作以下详细说明。
[0045]如附图所示，本实用新型的抗冲击波风门，其结构包括门框1、联动门扇2、自由门扇3，
[0046]联动门扇2和自由门扇3分别铰接在门框I上，联动门扇2和自由门扇3采用双扇对开形式，
